| 阀体材质 | WCB、304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN25-200mm |
| 压力范围 | 1.6、2.5、4.0Mpa |
| 阀盖形式 | 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃) |
| 适用介质 | 粘度高、易结晶介质等 |
| 控制附件 | HEP定位器、YT定位器、西门子定位器、山武定位器、电磁阀、限位开关、保位阀、手轮 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

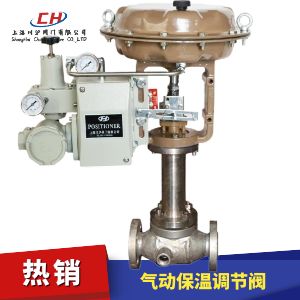

气动保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。夹套保温气动调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。夹套保温气动调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
阀门定位器
气动保温调节阀标配HEP阀门定位器，控制信号4-20mA（选配带反馈信号4-20mA）。气动调节阀可以配国产YT-1000L型定位器或者是进口阀门定位器，如山武定位器、西门子定位器、韩国永泰定位器等进口品牌定位器。
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | ||||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、波纹管密封型(-40～+350℃) | |||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||
| 阀体材质 | 碳钢（WCB、WCC）、不锈钢（CF8、CF8M、CF3、CF3M、双相不锈钢2520） | |||||||||
| 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|
| 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
阀座/套筒 |
304 | 304 | 316 | 316L |
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套/并帽 | 304 | 304 | 316 | 316L |
| 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 阀盖 | WCB | 304 | 316 | 316L |
| 阀杆 | 304 | 304 | 316 | 316L |
| 保温夹套 | 25 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 填料压盖 | WCB | 304 | 316 | 316L |
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
