气动三通卫生级球阀

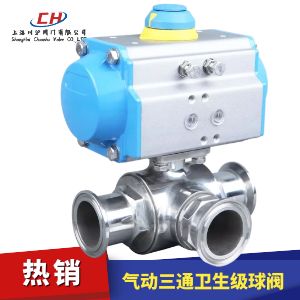

气动三通卫生级球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 Ø15~102mm
公称压力 PN1.0MPa、1.6MPa
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动三通卫生级球阀 型号：CHQ984F/CHQ985F

气动三通卫生级球阀由不锈钢高平台三通卫生级球阀和AT气动执行器组成， 不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空等工艺流体通道还非常适用于就地清洗的需要，具有流体阻力小、结构简单、体积小、重量轻；紧密可靠等优点。

附件选型
气动三通卫生级球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），并配有电气-阀门定位器，可以选配YT定位器和西门子智能定位器。通过定位器的控制信号4-20mA来实现阀门比例调节。

气动三通卫生级球阀 技术参数

阀体形式 三通式
公称通径 DN15～100mm
公称压力 PN1.0 MPa
连接形式 快装式(卡箍式)、焊接式、螺纹式
适用温度 PTFE≤150℃
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点 安全卫生，密封好、使用寿命长

气动三通卫生级球阀 结构图

气动三通卫生级球阀结构图

气动三通卫生级球阀 外形尺寸

规格 A B H1 W1 L 重量KG 气动执行器规格
c19 50.5 15 172 147 108 2.23 AT52
c25 50.5 20 172 147 120 2.4 AT52
c32 50.5 25 178 147 128 2.53 AT52
c38 50.5 32 218 168 144 3.72 AT63
c51 64 40 228 168 168 4.8 AT63
c63 77 50 260 210 180 6.5 AT83
c76 91 65 300 262 220 11.6 AT92
c89 106 80 335 265 244 15.6 AT105
c102 119 90 395 300 270 21 AT125
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动三通卫生级球阀产品详细样本。
