| 阀体材质 | WCB碳钢、304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN15~50mm |
| 公称压力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃) |
| 执行机构 | 双作用气缸、单作用气缸(弹簧复位) |
| 控制附件 | 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

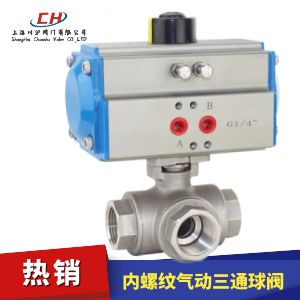

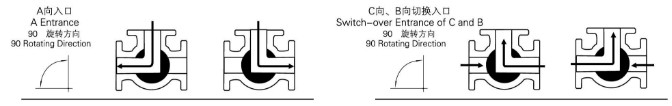

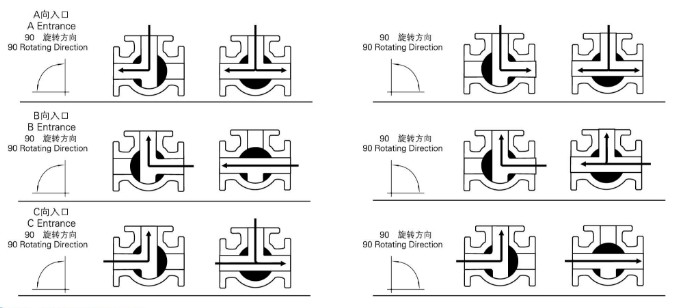

内螺纹气动三通球阀是由角行程气动执行机构和三通内螺纹球阀组成。根据管道中不同的介质选用四氟密封（≤150℃）、PPL密封（≤250℃）或金属密封（≤425℃）。气动三通球阀分"T"型三通球阀和"L"型三通球阀，具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
附件选型
内螺纹气动三通球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 阀体形式 | 三段式分体式阀体 | ||||||
| 连接形式 | 螺纹式、焊接式 | ||||||
| 动作范围 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | ||||||
| 基本误差 | 带定位器：小于全行程的±2% | ||||||
| 死区 | 带定位器：小于全行程的±2% | ||||||
| 可调范围 | 250：1 | ||||||
| 配置执行机构 | AT系列单双作用气动执行器 | ||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
| 设计依据 | GB标准 | ANSI标准 |
|---|---|---|
| 设计标准 | GB/12237 | ANSI B16.34 |
| 试验和检验 | JB/T9092 | API 598 |

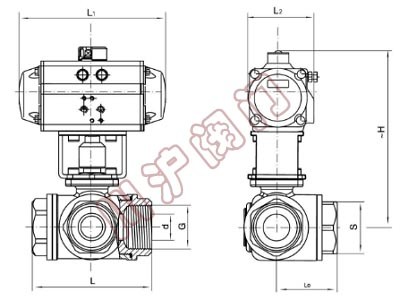

| 公称通径 | 外形连接尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | in | D | G | L | L0 | L1 | L2 | ~H | S |
| 15 | 1/2 | 10 | 1/2 | 68 | 34 | 141 | 71 | 177 | 26 |
| 20 | 3/4 | 15 | 3/4 | 78 | 39 | 141 | 71 | 180 | 32 |
| 25 | 1 | 20 | 1 | 86 | 43 | 159 | 83 | 199 | 38 |
| 32 | 1-1/4 | 25 | 1-1/4 | 111 | 55.5 | 211 | 95 | 231 | 49 |
| 40 | 1-1/2 | 32 | 1-1/2 | 126 | 63 | 248 | 107 | 235 | 56 |
| 50 | 2 | 38 | 2 | 143 | 71.5 | 248 | 107 | 263 | 70 |
