气动三通球阀

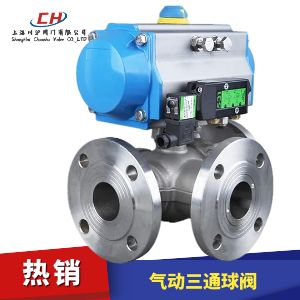

气动三通球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动三通球阀 型号：CHQ644F/CHQ645F/CHQ644PPL/CHQ645PPL/CHQ644H/CHQ645H

气动三通球阀是由角行程气动执行机构和三通法兰球阀组成。根据管道中不同的介质选用四氟密封（≤150℃）、PPL密封（≤250℃）或金属密封（≤425℃）。气动三通球阀分"T"型三通球阀和"L"型三通球阀，具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。气动内螺纹三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

附件选型
气动三通球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动三通球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0～90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"～2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量Q 软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

气动三通球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

气动三通球阀 技术规范

设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSI B16.34
试验和检验 JB/T9092 API 598

气动三通球阀 T型 介质流向示意图

气动三通球阀 T型 介质流向示意图

气动三通球阀 L型 介质流向示意图

气动三通球阀 L型 介质流向示意图

气动三通球阀 结构图

气动三通球阀结构图

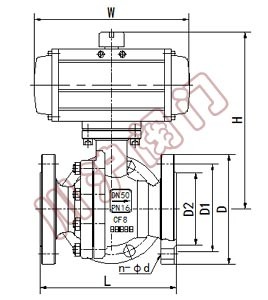

气动三通球阀 外形尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
L 150 150 180 200 220 240 260 280 320 380 440 550
L1 75 75 90 100 110 120 130 140 160 190 220 275
H 185 191 193 212 217 260 293 323 382 468 510 655
W 140 140 140 164 164 190 210 247 276 348 378 524
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 46 56 65 76 84 99 118 132 156 184 211 266
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360
D1 65 75 85 100 110 125 145 160 190 220 250 310
D2 46 56 65 76 84 99 118 132 156 184 211 274
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动三通球阀产品详细样本。
