气动对夹球阀

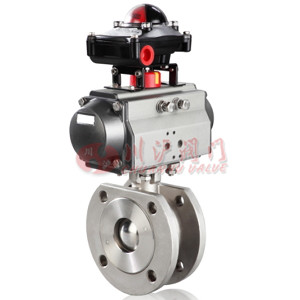

气动对夹球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动对夹球阀 型号：CHQ671F/CHQ671PPL

气动对夹球阀是由对夹球阀和气动执行器组成，具有结构紧凑、安装尺寸小、更换方便等特点，特别适合安装空间小、需要流通能力大的场合，根据不同的介质，气动对夹球阀有四氟密封和PPL密封，适合在250度以下的工况使用。配合阀门定位器组成气动调节型对夹球阀可以控制管道介质流量大小，配合电磁阀使用后，可以控制管道介质开关。

附件选型
默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动对夹球阀 技术参数

公称通径 DN10～150mm
公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
流量特性 快开特性
可调范围 DN10-80 DN100-150
250:1 350:1
阀体形式 整体式锻造、整体式铸造
连接形式 超薄法兰式、对夹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

技术规范

设计依据 GB标准
设计标准 GB/12237
连接法兰尺寸 GB/9113、JB/T79
试验和检验 JB/T9002

结构图

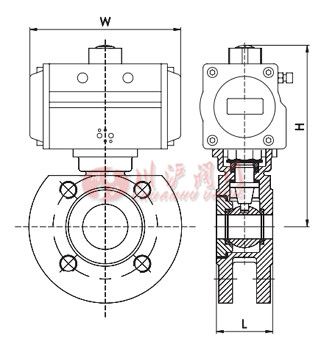

气动对夹球阀结构图

外形尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 34.5 39 42 54 61 73 93 114 140 195 225 275
H 135 137 144 180 202 225 242 305 327 367 416 480
W 140.5 140.5 140.5 158.5 210.5 247.5 268.5 315 345 408.5 437.5 487
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动对夹球阀产品详细样本。
