气动衬氟球阀

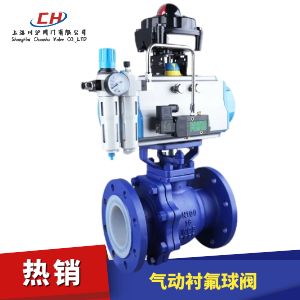

气动衬氟球阀图片
阀体材质 WCB衬F46、304衬F46、316衬F46
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动衬氟球阀 型号：CHQ641F46

气动衬氟球阀是由角行程气动执行机构和衬氟球阀组成。衬氟球阀阀体材质为碳钢或者不锈钢，内衬聚四氟乙烯，作为耐腐性阀门首要选择。气动衬氟球阀不仅可以在一般的液体、气体场合下使用，在强酸、强碱的工作场合中被广泛的使用。耐腐蚀球阀通过配阀门定位器，接收控制信号4-20mA，用来调节管道介质流量，也可以通过电磁换向阀来控制开关。

附件选型
气动衬氟球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动衬氟球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公称压力(MPa) PN1.0、1.6MPa
泄漏量 软密封：零泄漏
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)
连接形式 法兰
可调范围 DN15-65 DN80-300
250:1
基本误差 带定位器：小于全行程的±2%
死区 带定位器：小于全行程的2%
适用温度 密封面
PTFE≤150℃
配置执行机构 AT、AW系列单双作用气动执行机构
控制方式 开关两位控制、4-20mA模拟量控制

气动衬氟球阀 零部件参数

零件名称 材料名称
阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+F46 304+F46 316+F46 316L+F46
阀杆 2Cr13+F46 304+F46 316+F46 316L+F46
阀座密封圈 PTFE、碳素纤维＋PTFE
密封填料 聚四氟乙烯填料

气动衬氟球阀 结构图

气动衬氟球阀结构图

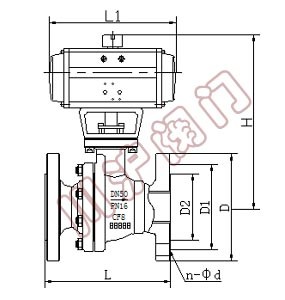

气动衬氟球阀 外形尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 140 95 65 46 4-14 95 65 46 4-14
20 140 191 140 105 75 45 4-14 105 75 56 4-14
25 150 193 140 115 85 65 4-14 115 85 65 4-14
32 165 212 164 140 100 76 4-18 140 100 76 4-18
40 180 217 164 150 110 84 4-18 150 110 84 4-18
50 200 260 190 165 125 99 4-18 165 125 99 4-18
65 220 293 210 185 145 118 4-18 185 145 118 8-18
80 250 323 247 200 160 132 8-18 200 160 132 8-18
100 280 382 276 220 180 156 8-18 235 190 156 8-22
125 320 468 348 250 210 184 8-18 270 220 184 8-26
150 360 510 378 285 240 211 8-22 300 250 211 8-26
200 400 655 524 340 295 266 12-22 360 310 274 12-26
250 630 / / 405 355 319 12-26 425 370 330 12-30
300 750 / / 460 410 370 12-26 485 430 389 16-30
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动衬氟球阀产品详细样本。
