气动超薄球阀

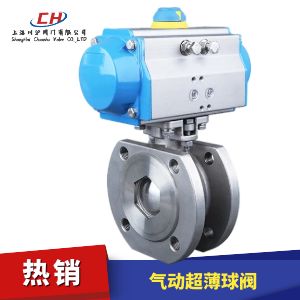

气动超薄球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
执行机构 双作用气缸、单作用气缸(弹簧复位)
控制附件 电磁阀、限位开关、气源三联件、电气定位器、保位阀、手轮
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

气动超薄球阀 型号：CHQ671F/CHQ671PPL

气动超薄球阀是一种转角90°的旋转类球阀，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

附件选型
气动超薄球阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动超薄球阀 技术参数

公称通径 DN10～150mm
公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
流量特性 快开特性
可调范围 DN10-80 DN100-150
250:1 350:1
阀体形式 整体式锻造、整体式铸造
连接形式 超薄法兰式、对夹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构 可配GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

气动超薄球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

气动超薄球阀 技术规范

设计依据 GB标准
设计标准 GB/12237
连接法兰尺寸 GB/9113、JB/T79
试验和检验 JB/T9002

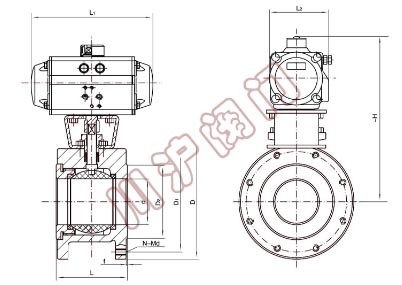

气动超薄球阀 结构图

气动超薄球阀 结构图

气动超薄球阀 外形尺寸

公称通径 DN 外形尺寸 连接法兰尺寸
d L L1 L2 ~H D D1 D2 B f N-Md
15 15 32 141 71 177 95 65 46 14 2 4-M12
20 20 38.5 141 71 182 105 75 56 14 2 4-M12
25 25 45 141 71 187 115 85 65 16 2 4-M12
32 29 55 159 83 223 140 100 76 16 3 4-M16
40 38 62 211 95 231 150 110 84 18 3 4-M16
50 46 72 248 107 258 165 125 99 20 3 4-M16
65 62 95 248 107 273 185 145 118 22 3 4-M16
80 76 120 269 123 303 200 160 132 24 3 8-M16
100 92 145 345 152 333 220 180 156 24 3 8-M16
125 110 200 409 172 380 250 210 184 26 3 8-M16
150 145 225 438 187 432 285 240 211 26 3 8-M20
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动超薄球阀产品详细样本。
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、法兰连接、配双作用气缸或单作用气缸、不带附件）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、法兰连接、配气动执行器、带电磁换向阀电压AC220V或DC24V）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、法兰连接、配气动执行器、带ASCO电磁阀和限位开关）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、法兰连接、配气动执行器、带手轮可手动开闭、带电磁阀）
  • 气动超薄球阀
  • 气动球阀
    气动超薄球阀（材质不锈钢、对夹连接、配双作用气缸或单作用气缸、不带附件）
  • 气动塑料球阀
  • 气动球阀
    气动塑料球阀（材质UPVC、双由令连接、配双作用或单作用气动执行器、不带附件）
  • 气动塑料球阀
  • 气动球阀
    气动塑料球阀（材质PP、法兰连接、配双作用或单作用气动执行器、不带附件）
  • 气动真空球阀
  • 气动球阀
    气动真空球阀（材质不锈钢、活套法兰连接、配双作用或单作用气动执行器、带限位开关）
  • 气动三通卫生级球阀
  • 气动球阀
    气动三通卫生级球阀（材质不锈钢、卡箍连接、配双作用或单作用气动执行器、不带附件）
  • 气动保温球阀
  • 气动球阀
    气动保温球阀（材质不锈钢、带保温夹套、配双作用或但作用气缸、带防爆电磁阀）
  • 气动V型调节球阀
  • 气动球阀
    气动V型调节球阀（材质不锈钢、V型球阀、配双作用或单作用气缸、带定位器）
  • 气动V型调节球阀
  • 气动球阀
    气动V型调节球阀（材质碳钢、V型球阀、配双作用或单作用气缸、带保位阀、带定位器）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（材质不锈钢、法兰连接、配双作用或单作用气缸、带电磁阀、带限位开关）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（材质不锈钢、带手轮、配双作用或单作用气缸、带电磁阀）
  • 气动三通球阀
  • 气动球阀
    气动三通球阀（阀体材质碳钢、配双作用或单作用气缸、配防爆型电磁阀、防爆型限位开关）
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀（材质不锈钢、三片式内螺纹、配双作用或单作用气缸、带电磁阀、限位开关）
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀（材质不锈钢、三片式内螺纹、配双作用或单作用气缸、带电磁阀）
  • 气动内螺纹球阀
  • 气动球阀
    气动内螺纹球阀（材质不锈钢、锻造、配双作用或单作用气缸、带双电控电磁阀、带限位开关）
  • 气动三通内螺纹球阀
  • 气动球阀
    气动三通内螺纹球阀（材质不锈钢、螺纹连接、配双作用或单作用气缸、带电磁阀）
  • 气动衬氟球阀
  • 气动球阀
    气动衬氟球阀（材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带限位开关）
  • 气动衬氟球阀
  • 气动球阀
    气动衬氟球阀（材质碳钢衬氟、带手轮、配双作用或单作用气缸、带电磁阀、限位开关）
  • 气动V型衬氟球阀
  • 气动球阀
    气动V型衬氟球阀（材质碳钢衬氟、V型球阀、配双作用或单作用气缸、不带附件）
  • 气动V型衬氟球阀
  • 气动球阀
    气动V型衬氟球阀（材质碳钢衬氟、V型球阀、配双作用或单作用气缸、配山武智能定位器）
  • 气动高压球阀
  • 气动球阀
    气动高压球阀（材质不锈钢、配双作用或单作用气缸、带电磁阀、限位开关、空气减压阀）
  • 气动高压球阀
  • 气动球阀
    气动高压球阀（材质不锈钢、配双作用或单作用气缸、配对法兰、带全套附件）
  • 气动V型球阀
  • 气动球阀
    气动V型球阀（材质碳钢、V型球阀、配双作用或单作用气缸、带限位开关）
  • 气动球阀
  • 气动球阀
    气动球阀（材质不锈钢、配双作用气缸、配防爆电磁阀、防爆限位开关和空气减压阀）
  • 气动调节球阀
  • 气动球阀
    气动调节球阀（材质不锈钢、配双作用或单作用气缸、配阀门定位器、输入信号4-20mA）
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、磷化处理、高平台球阀、配双作用气缸、带电磁阀）
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、磷化处理、高平台球阀、配双作用气缸、带电磁阀、限位开关）
  • 气动球阀
  • 气动球阀
    气动球阀（材质碳钢、磷化处理、配双作用气缸、带电磁阀、限位开关、防爆接管）

气动超薄球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动超薄球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
