对夹式气动卫生级蝶阀

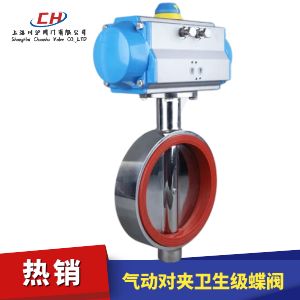

对夹式气动卫生级蝶阀图片

对夹式气动卫生级蝶阀 型号：CHD671X

对夹式气动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。

附件选型
对夹式气动卫生级蝶阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

对夹式气动卫生级蝶阀 技术参数

公称通径 DN（mm） 15～150
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、蒸气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
连接方式 对夹式

对夹式气动卫生级蝶阀 材质说明

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要对夹式气动卫生级蝶阀产品详细样本。
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、橡胶密封、对夹连接、配双作用或单作用气缸、不带附件）
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件）
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、带电磁阀）
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀（材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、不带附件）
  • 气动四氟蝶阀
  • 气动蝶阀
    气动四氟蝶阀（材质碳钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀）
  • 气动四氟蝶阀
  • 气动蝶阀
    气动四氟蝶阀（材质不锈钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀）
  • 气动衬氟蝶阀
  • 气动蝶阀
    气动衬氟蝶阀（材质碳钢衬氟、对夹式、配双作用或单作用气缸、带电磁阀和限位开关）
  • 气动衬氟蝶阀
  • 气动蝶阀
    气动衬氟蝶阀（材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带电磁阀和气源三联件）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀和阀位反馈）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、法兰连接、配双作用或单作用气缸、带阀门定位器、调节型）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、高温型、带高温支架、配双作用或单作用气缸）
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀（材质碳钢、阀板不锈钢、对夹连接、带手轮、带阀门定位器、调节型）
  • 气动粉体蝶阀
  • 气动蝶阀
    气动粉体蝶阀（材质铝合金、双法兰连接、配双作用气缸、不带附件）
  • 气动粉体蝶阀
  • 气动蝶阀
    气动粉体蝶阀（材质铝合金、单法兰连接、配双作用气缸、带电磁阀和阀位反馈）
  • 气动塑料蝶阀
  • 气动蝶阀
    气动塑料蝶阀（材质UPVC、对夹连接、配双作用或单作用气缸、带电磁阀和阀位反馈）
  • 气动衬胶蝶阀
  • 气动蝶阀
    气动衬胶蝶阀（材质碳钢衬胶、带手轮、配气缸、带电磁阀、限位开关、气源三联件）
  • 气动软密封蝶阀
  • 气动蝶阀
    气动软密封蝶阀（材质不锈钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件）
  • 气动硬密封蝶阀
  • 气动蝶阀
    气动硬密封蝶阀（材质不锈钢、三偏心金属硬密封、法兰连接、配双作用或单作用气缸）
  • 对夹式气动卫生级蝶阀
  • 气动蝶阀
    对夹式气动卫生级蝶阀（材质不锈钢、卡箍连接、卫生级、配双作用或单作用气缸、带阀门定位器）
  • 气动调节蝶阀
  • 气动蝶阀
    气动调节蝶阀（材质不锈钢、金属硬密封、法兰连接、配双作用或单作用气缸、带阀门定位器）

对夹式气动卫生级蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

对夹式气动卫生级蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
