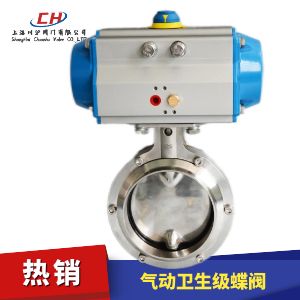

气动卫生级蝶阀图片

气动卫生级蝶阀 型号：CHD681X

气动卫生级蝶阀是一种转角90°的旋转类蝶阀，连接方式快装(卡箍)连接。卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。气动卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

附件选型
气动卫生级蝶阀默认配AT型双作用气动执行机构（选配单作用气动执行机构），可配电磁阀换向阀（AC220、DC24V、防爆型）、限位开关（阀位反馈、防爆型）、空气过滤减压阀（气源三联件）

气动卫生级蝶阀 技术参数

公称通径DN 50 65 80 100 125 150 200 250 300 350 400
动作范围 0～90°
允许压差△P 小于公称压力（1.6MPa）
泄漏量Q 按GB/T4213－92，为Kv值的10-4
环境温度oC －20～60oC
基本误差 带定位器：小于全行程的±2%
回差 带定位器：小于全行程的±2%
配用执行机构 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4～20mA模拟量信号控制

气动卫生级蝶阀 零部件参数

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

气动卫生级蝶阀 技术规范

设计依据 GB标准
设计标准 GB/T12238-1989
试验和检验 JB/T9002

气动卫生级蝶阀 结构图

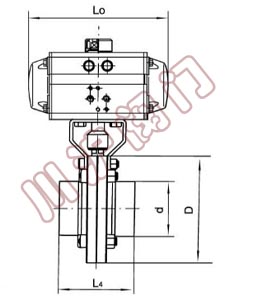

气动卫生级蝶阀结构图

气动卫生级蝶阀 外形尺寸

规格（ISO） 结构长度 外圆 外径 执行器长度 高度 重量Kg
20 50 78 19.05 130 82 1.2
25 50 78 25.4 130 82 1.2
32 50 78 31.8 130 82 1.05
38 50 86 38.1 130 86 1.2
51 52 102 50.8 140 96 1.7
63 56 115 63.5 150 103 2.1
76 56 128 76.1 150 110 2.4
89 60 139 88.9 170 116 2.7
102 64 154 101.6 170 122 3.05
108 64 159 108 170 126 3.15
133 80 138 133 190 138 5.2
159 90 215 159 190 153 9.2
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动卫生级蝶阀产品详细样本。
