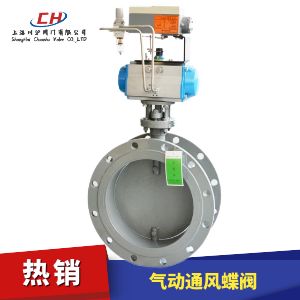

气动通风蝶阀 型号:CHD641W

气动通风蝶阀广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,641W气动通风蝶阀特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。

附件选型
气动通风蝶阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动通风蝶阀 技术参数

阀体形式 钢板焊接阀体
公称通径 DN50~2000mm
公称压力 PN0.25、0.6、1.0 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

气动通风蝶阀 零部件参数

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

气动通风蝶阀 结构图

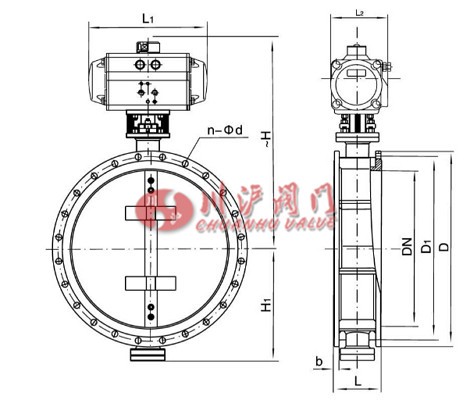

气动通风蝶阀结构图

气动通风蝶阀 外形尺寸

公称通径 结构长度 外形尺寸(参考值) 连接尺寸标准值) 重量(KG)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H1 H A D D1 n-d D D1 n-d
50 2 108 70 337 180 140 110 4-14 140 110 4-14 16
65 2-1/2 112 80 357 180 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 1375 1320 32-30 1405 1340 32-33 750



由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要气动通风蝶阀产品详细样本。
