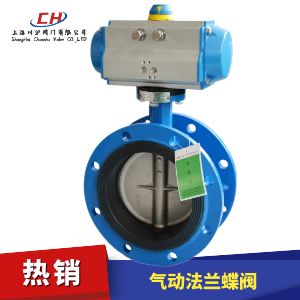

气动法兰蝶阀图片

气动法兰蝶阀 型号:CHD641X/CHD641F/

气动法兰蝶阀是中线软密封蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动蝶阀既可作切断介质用,又可作调节介质的流量用。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况。适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

附件选型
气动法兰蝶阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动法兰蝶阀 技术参数

公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
连接形式 法兰式
阀板形式 垂直板式
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)

气动法兰蝶阀 零部件参数

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

气动法兰蝶阀 技术规范

设计依据 GB标准
设计标准 GB/12238
结构长度 法兰 连接 GB/12221
连接法兰尺寸 GB/12221
试验和检验 JB/T9002

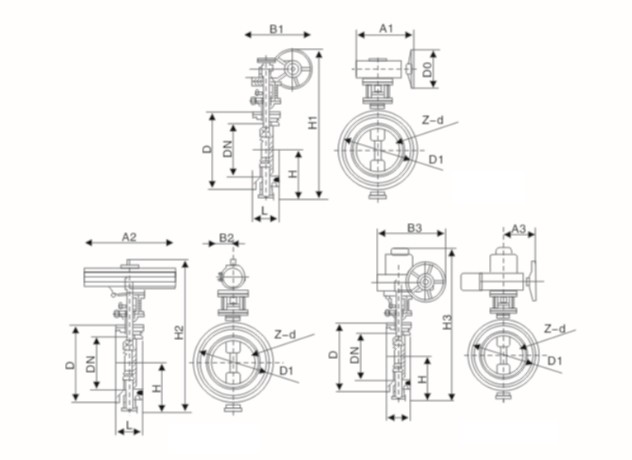

气动法兰蝶阀 结构图

气动法兰蝶阀结构图

气动法兰蝶阀 外形尺寸

公称通径DN 外形尺寸 连接尺寸
L H D341X D641X D941X PN1.0MPa PN1.6MPa
H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d

公称
通径
(DN)







H


D341X

H1    A1    81
尺寸
D641X

H2A2    82

D941X

H3   A3   83
    连接
PNl0MPa

DDlZ-d
尺寸
PN1 6MPa

DDlZ-d
  50   108   150   112   350   1 80   200   605   245   72   530   250   255   140   110  4-14   165   125  4-18
  65   112   170   11 5   370   1 80   200   625   245   72   550   250   255   160   1 30  4-14   185   145  4-18
  80   114   180   120   380   1 80   200   645   245   72   565   250   255   190   1 50  4-18   200   160  8-18
 100  127  190  138  420  1 80  200  675  355   92   600   250   255   210   1 70  4-18   220   1 80  8-18
 125  140  200  164  460  1 80  200  71 5  355   92   640   250   255   240   200   8-18   250   210  8-18
 150  140  210  175  555  270  280  800  355   92   705   300   31 5   265   225   8-18   285   240  8-22
 200  1 52  230  208  605  270  280  850  250  170  775  300  31 5  320  280  8-18   340   295  8-22
 250  165  250  243  680  270  280  925  250  170  945  300  31 5  375  335 12-18   295   330 12 -2;
300  1 78  270  283  800  380  420 1035  450  220  1070  300  31 5  440  395 12-22   445   400 12-2;
350  1 90  290  310  835  380  420 1070  450  220  1140  300  31 5  490  445 12-22   505   460 16-2;
400  216  310  340  91 5  450  470 11 90  450  280  1210  300  31 5  540  495 16-22   565   51 5 16-2f
450  222  330  380  960  450  470 1250  650  280  1 335  575  714  595  550 16-22   61 5   565 20-2f
500  229  350  410 1020  480  490 1295  650  280  141 5  575  714  645  600 20-22   670   620 20-2f
600  267  390  470 1225  640  660 1455  850  380  1605  656  810  755  705 20-26   780   725 20-3(
700  292  430  550 1355  640  660 1585  850  380  1 844  656  810  860  810 24-26   895   840 24-3(
800  318  470  640 1470  640  660 1700 1250  380  2040  656  810  975  920 24-30 1015  950 24-3:
 900  330  510  710 1545  850  900 1865 1250  380  2255  785  863 1075  1020 24-30 1115  1050 28-3:
1000   410   550   770   1795   850   900  201 5 1500  580  2380  785  863 11 75  1120 28-30 1230  1160 28-3f
1200   470   630   890   1965   850   900  2226     580  2640  785  863 1405  1340 32-33 1455  1380 32_3e
1400   530   710   920   2380             2886       1630   1560 36-33 1675  1590 36-4;
1600   600   790 1085  2956            3156     1820  1760 40-33 1915  1850 40-5A
1800   670   870 1230  3221            3421      2045  1970 44-42  2115  2020 44-5A
2000   760   950 1350  3485            3685      2265  21 80 48-48  2325  2230 44-5A



由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动法兰蝶阀产品详细样本。
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、橡胶密封、对夹连接、配双作用或单作用气缸、不带附件)
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件)
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、带电磁阀)
  • 气动蝶阀
  • 气动蝶阀
    气动蝶阀(材质碳钢、三偏心金属硬密封、对夹式、配双作用或单作用气缸、不带附件)
  • 气动四氟蝶阀
  • 气动蝶阀
    气动四氟蝶阀(材质碳钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀)
  • 气动四氟蝶阀
  • 气动蝶阀
    气动四氟蝶阀(材质不锈钢、四氟密封、对夹连接、配双作用或单作用气缸、带电磁阀)
  • 气动衬氟蝶阀
  • 气动蝶阀
    气动衬氟蝶阀(材质碳钢衬氟、对夹式、配双作用或单作用气缸、带电磁阀和限位开关)
  • 气动衬氟蝶阀
  • 气动蝶阀
    气动衬氟蝶阀(材质碳钢衬氟、法兰连接、配双作用或单作用气缸、带电磁阀和气源三联件)
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀(材质碳钢、法兰连接、配双作用或单作用气缸、带电磁阀和阀位反馈)
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀(材质碳钢、法兰连接、配双作用或单作用气缸、带阀门定位器、调节型)
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀(材质碳钢、高温型、带高温支架、配双作用或单作用气缸)
  • 气动通风蝶阀
  • 气动蝶阀
    气动通风蝶阀(材质碳钢、阀板不锈钢、对夹连接、带手轮、带阀门定位器、调节型)
  • 气动粉体蝶阀
  • 气动蝶阀
    气动粉体蝶阀(材质铝合金、双法兰连接、配双作用气缸、不带附件)
  • 气动粉体蝶阀
  • 气动蝶阀
    气动粉体蝶阀(材质铝合金、单法兰连接、配双作用气缸、带电磁阀和阀位反馈)
  • 气动塑料蝶阀
  • 气动蝶阀
    气动塑料蝶阀(材质UPVC、对夹连接、配双作用或单作用气缸、带电磁阀和阀位反馈)
  • 气动衬胶蝶阀
  • 气动蝶阀
    气动衬胶蝶阀(材质碳钢衬胶、带手轮、配气缸、带电磁阀、限位开关、气源三联件)
  • 气动软密封蝶阀
  • 气动蝶阀
    气动软密封蝶阀(材质不锈钢、橡胶密封、法兰连接、配双作用或单作用气缸、不带附件)
  • 气动硬密封蝶阀
  • 气动蝶阀
    气动硬密封蝶阀(材质不锈钢、三偏心金属硬密封、法兰连接、配双作用或单作用气缸)
  • 气动卫生级蝶阀
  • 气动蝶阀
    气动卫生级蝶阀(材质不锈钢、卡箍连接、卫生级、配双作用或单作用气缸、带阀门定位器)
  • 气动调节蝶阀
  • 气动蝶阀
    气动调节蝶阀(材质不锈钢、金属硬密封、法兰连接、配双作用或单作用气缸、带阀门定位器)

气动法兰蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

气动法兰蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
