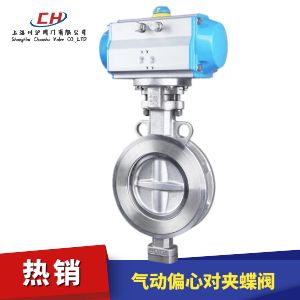

气动对夹蝶阀 型号:CHD673F/CHD673H

气动对夹蝶阀是由气动执行器和三偏心金属硬密封对夹蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。

附件选型
气动对夹蝶阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动对夹蝶阀 技术参数

公称通径 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公称压力 MPa 0.6、1.0、1.6、2.5
连接方式 对夹式
动作范围 0~90°
密封形式 金属密封
执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动对夹蝶阀 零部件参数

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

气动对夹蝶阀 技术规范

设计依据 GB标准
设计标准 GB/12238
结构长度 法兰 连接 GB/12221
连接法兰尺寸 GB/9113、JB/T79
试验和检验 JB/T9002

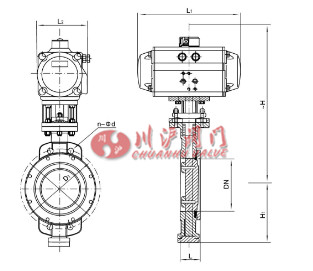

气动对夹蝶阀 结构图

气动对夹蝶阀结构图

气动对夹蝶阀 外形尺寸

公称通径 外形尺寸 连接尺寸(标准值)
L L1 L2 ~H H1 D1 n-Φd
50 43 159 83 277 65 125 4-18
65 46 211 95 287 75 145 4-18
80 46 248 107 365 85 160 8-18
100 52 269 123 426 130 180 8-18
125 56 315 141 436 175 210 8-18
150 56 345 152 466 190 240 8-22
200 60 409 172 593 215 295 12-22
250 68 438 187 682 265 355 12-26
300 78 550 215 725 305 410 12-26
350 78 600 240 832 340 470 16-26
400 102 633 262 862 360 525 16-30
450 114 633 262 945 400 585 20-30
500 127 730 300 1058 430 650 20-33
600 154 1320 440 1108 190 770 20-36
700 165 1430 480 1170 555 840 24-36
800 190 1430 480 1325 620 950 24-39



由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要气动对夹蝶阀产品详细样本。
