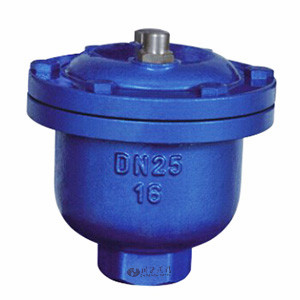

微量排气阀图片

微量排气阀 型号:ARVX

微量排气阀在一般情况下水中约含2VOL%的溶解空气,管内在运转过程中,这些空气由水中不断形成,聚集在管线上的高点处,使管内运转不正常,管道系统供热、供冷达不到设计要求,此排气阀主要来排除管内水中这些2VOL%的溶解气体,来达到设计要求。

适用范围
微量排气阀主要应用于暖通空调系统,往往安装在制高点或弯头等处,以排除管道中多余气体、提高管路使用效率及降低能耗。介质温度:0-80℃。

微量排气阀 技术参数

名称 阀盖 阀座 塞头 杆架 杠杆 浮球 阀体 螺栓
材质 球墨铸铁 304不锈钢 丁晴橡皮 304不锈钢 304不锈钢

304不锈钢 球墨铸铁 镀锌钢制

微量排气阀 性能参数

工作压力 试验压力 浮球压力
1.6 2.4 2.4

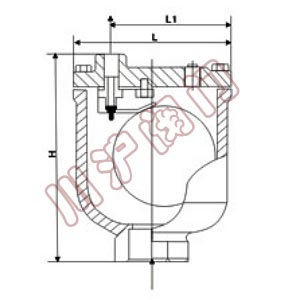

微量排气阀 结构图

微量排气阀结构图

微量排气阀 外形尺寸

规格 DN(mm) G 出口尺寸 排气口尺寸( mm) L L1 H
15 1/2" 1/4 1.6 130 86 155
20 3/4" 1/4 1.6 130 86 155
25 1" 1/4 1.6 130 86 155
32 11/4" 1/4 1.6 130 86 155
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要微量排气阀产品详细样本。

微量排气阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

微量排气阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
