复合式排气阀图片

第一代复合式排气阀 型号:CARX

第一代复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作。

适用范围
第一代复合式排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

第一代复合式排气阀 技术参数

序号 名称 材质
1 阀体 HT200
2 阀盖 HT200
3 浮球 SUS 304
4 杠杆架 铸铜ZH59
5 铸铜ZH59
6 塞头 丁睛橡胶NBR

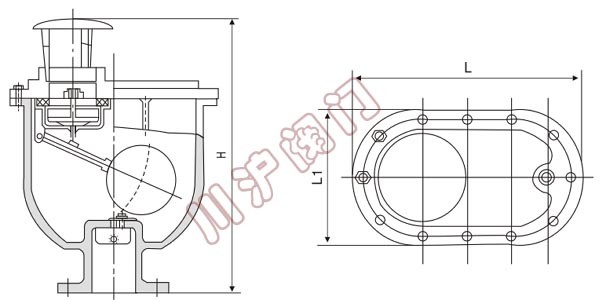

第一代复合式排气阀 结构图

第一代复合式排气阀结构图

第一代复合式排气阀 外形尺寸

型号 公称通径DN(mm) 尺寸(mm)
H L L1 D D1 D2 z-φd
CARX-1.0

CARX-1.6
20 375 290 180 105 75 55 4-12
25 375 290 180 115 85 65 4-14
50 480 360 205 160 125 100 4-14
80 520 405 245 195 160 135 4-18
100 530 405 245 215 180 155 4-18
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要第一代复合式排气阀产品详细样本。

第一代复合式排气阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

第一代复合式排气阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求

  • 复合式排气阀
  • 排气阀
    复合式排气阀(材质碳钢、法兰连接、带堵头、老式结构、排气量大)
  • 复合式排气阀
  • 排气阀

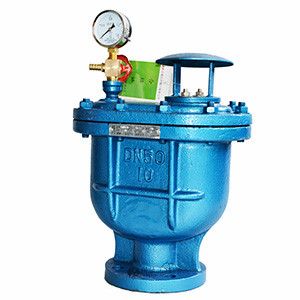

    复合式排气阀(材质碳钢、法兰连接、带压力表、老式结构、排气量大)
