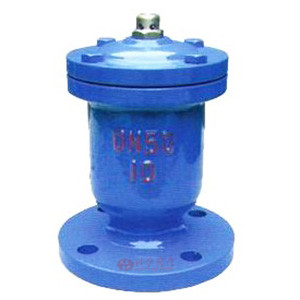

单口排气阀图片

单口排气阀 型号:P41X

单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200),它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。
当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

单口排气阀 技术参数

序号 名称 材质
1 阀体 HT200
2 阀盖 HT200
3 浮球 SUS 304
4 介质 清水
5 工作压力 1.0MPa
6 塞头 丁睛橡胶NBR

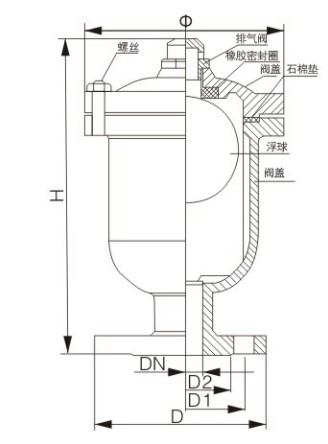

单口排气阀 结构图

单口排气阀结构图

单口排气阀 外形尺寸

公称通径DN(mm) D D1 φ H
20 105 75 135 210
25 115 85 135 210
40 145 115 150 210
50 160 125 150 210
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要单口排气阀产品详细样本。

单口排气阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

单口排气阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
