压力控制系统电控

压力控制系统电控

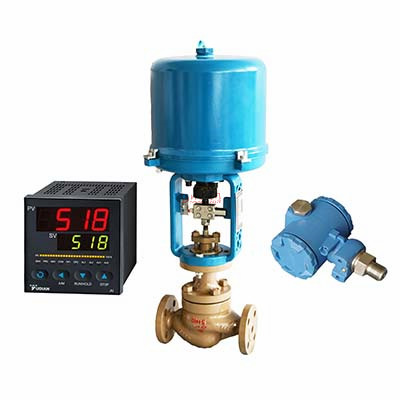

上海川沪阀门有限公司设计的电控压力控制系统,是由电动调节阀、压力变送器、压力调节仪组成,可以完成现代工业过程中对管道压力的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

使用范围
上海川沪阀门的压力控制系统,已在蒸汽管道、天然气管道上控制压力上得到了广泛的使用。在工厂生产制造改装自动压力控制系统上取得了重要的突破,形成了一套智能化、专业化的控制系统。

压力控制系统 概述

以气体或液体管道或容器中的压力作为被控制量的反馈控制系统。在许多生产过程中,保持恒定的压力或一定的真空度常是正常生产的必要条件。很多化学反应需要在恒压下进行,为保持流量不变也常需要控制主压力源的压力恒定。根据不同应用场合,压力控制可采用不同的方式。当控制性能要求不高时,可采用比较简单的控制装置,如压力调节阀等。对性能要求较高或生产过程比较复杂,宜采用压力控制系统。压力控制系统的结构是闭环的,由压力传感器、压力控制器和调节阀组成。

压力控制系统电控 工作原理

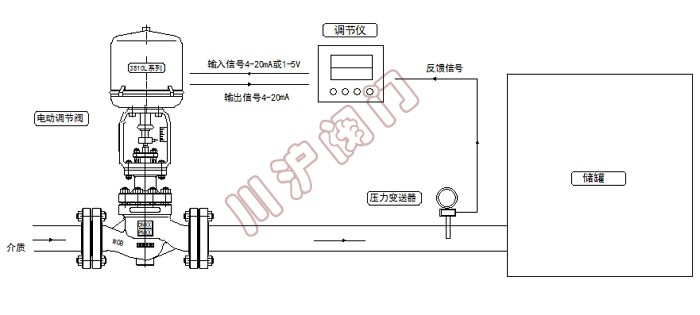

压力控制系统电控 原理图

压力控制系统电控 电控单座调节阀参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 直线性、等百分比
配置执行器类别 381L系列电动执行器、PSL系列电动执行器
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

压力控制系统电控 电控套筒调节阀参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 0.6、1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
阀芯形式 平衡式阀芯(套筒导向)
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

压力控制系统电控 电动调节阀性能参数

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要压力控制系统电控产品详细样本。
  • 压力变送器
  • 控制系统
    压力变送器(检测压力值、输出4-20mA信号)
  • 调节仪
  • 控制系统
    调节仪(输出4-20mA信号,控制阀门开度)
  • 控制箱
  • 控制系统
    控制箱(集成调节仪、空气开关、和接线端子)
  • 防爆控制箱
  • 控制系统
    防爆控制箱(集成调节仪、空气开关、和接线端子)
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀(材质碳钢、法兰连接、输入输出信号4-20mA)
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀(材质不锈钢、法兰连接、输入输出信号4-20mA)
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀(材质碳钢、法兰连接、输入输出信号4-20mA)
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀(材质不锈钢、法兰连接、输入输出信号4-20mA)
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质碳钢、配HEP定位器、控制信号4-20mA)
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀(材质不锈钢、配HEP定位器、控制信号4-20mA)

压力控制系统电控 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

压力控制系统电控 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
