流量控制系统电控

流量控制系统电控

流量控制系统电控

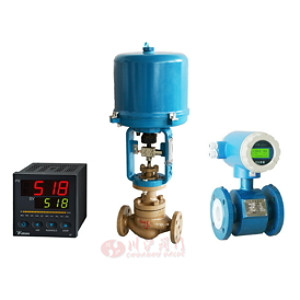

上海川沪阀门有限公司设计的电控流量控制系统，是由电动调节阀、电磁流量计、调节仪组成，可以完成现代工业过程中对管道温度的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

工况选型
根据不同的工况管道压差和流量的要求，电动调节阀可以选用电动单座调节阀用在压差小，控制精度高的场合。选用电动套筒调节阀可以用在压差大的场合。

流量控制系统电控 概述

在化工、石油、钢铁、轻工等生产过程中，都要求对流量进行控制。流量控制系统由流量计、调节器和流量调节装置组成。流量计用来测量被控流量，并把它变换成可直接与给定量比较的物理量（一般是电压）。当流量计的输出与给定量之间存在偏差时，调节器对偏差信号进行处理并输送给流量调节装置。流量调节装置据此调节阀门的开启程度，以改变管道中的流量，使之趋于期望值并保持在期望值附近。流量调节装置依流体的传输方式不同有多种形式。

流量控制系统电控 工作原理

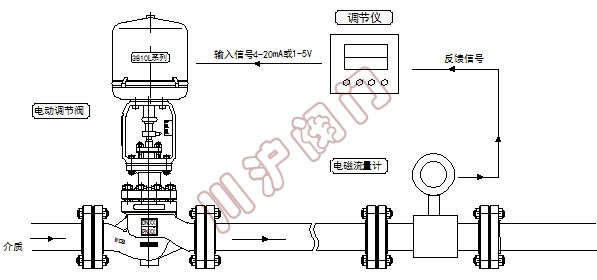

流量控制系统 原理图

流量控制系统电控 电控单座调节阀参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公称温度(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 直线性、等百分比
配置执行器类别 381L系列电动执行器、PSL系列电动执行器
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

流量控制系统电控 电控套筒调节阀参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称温度(MPa) 0.6、1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
阀芯形式 平衡式阀芯(套筒导向)
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

压力控制系统电控 电动调节阀性能参数

项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要流量控制系统电控产品详细样本。
  • 压力变送器
  • 控制系统
    压力变送器（检测压力值、输出4-20mA信号）
  • 调节仪
  • 控制系统
    调节仪（输出4-20mA信号，控制阀门开度）
  • 控制箱
  • 控制系统
    控制箱（集成调节仪、空气开关、和接线端子）
  • 防爆控制箱
  • 控制系统
    防爆控制箱（集成调节仪、空气开关、和接线端子）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀（材质碳钢、配HEP定位器、控制信号4-20mA）
  • 气动单座调节阀
  • 气动调节阀
    气动单座调节阀（材质不锈钢、配HEP定位器、控制信号4-20mA）
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀（材质碳钢、配HEP定位器、控制信号4-20mA）
  • 气动套筒调节阀
  • 气动调节阀
    气动套筒调节阀（材质不锈钢、配HEP定位器、控制信号4-20mA）

压力控制系统气控 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

压力控制系统气控 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
