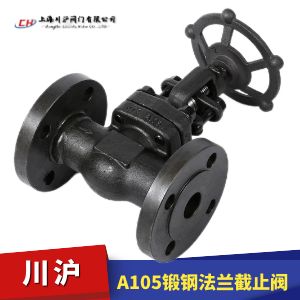

A105锻钢法兰截止阀 型号:J41H

A105锻钢法兰截止阀J41H可广泛应用于石油、化工、制药、电力、冶金等行业。适用于压力PN16~160工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,A105锻钢法兰截止阀J41H适用介质为水、油品、蒸汽、酸性介质等

产品:
国标公称压力:PN1.6MPa ~ PN2.5MPa
美标:Class150 ~ 2500lb
日标:JIS 10K ~ 20K
公称通径:DN15 ~ DN50 (1/2" ~ 2")
连接方式:承插焊接、对焊、内螺纹、法兰等
常用材质:A105、F304、F316等
适用温度:-196℃ ~ 550 ℃等

A105锻钢法兰截止阀 技术参数

设计制造 BS5352、MSS SP-118
连接端尺寸

1)承插口尺寸按ANSI B16.11;JB/T 1751
2)螺纹端尺寸按ANSI B1.20.1;JB/T7306
3)对焊端尺寸按ANSI B16.25;JB/T12224
4)法兰端尺寸按ANSI B16.5;JB79

阀门检查和试验 API598;GB/T13927; JB/T90924
结构特性

螺纹连接阀盖(B.B)

明杆支架(OS&Y)

材料 按ANSI/ASTM的规定
主体材料 A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

A105锻钢法兰截止阀 零部件参数

序号 零件名称 CS to ASTM

AS to ASTM

SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃~425℃ -29℃~550℃ -29℃~180℃

A105锻钢法兰截止阀 结构图

A105锻钢法兰截止阀结构图

A105锻钢法兰截止阀 外形尺寸

规格SpecS 压力磅级 oO L H(开) W D3 D2 D1 T f N- φ 重量(kg)Weight
英制
Btish System
公制
Metric System
缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
1/2 15 150 108 158 163 100 100 35 60.5 89 11.5 1.6 4-16 4.5 6.9
300 152 66.5 95 14.5 1.6 4-16 4.8 7.7
600 165 66.5 95 14.5 6.4 4-16 5.6 7.8
3/4 20 150 117 163 193 100 125 43 70 99 13 1.6 4-16 6.9 9.8
300 178 82.5 118 16 1.6 4-20 7.7 11.3
600 190 82.5 118 16 6.4 4-20 7.8 12.5
1 25 150 127 193 250 125 160 51 79.5 108 14.5 1.6 4-16 9.8 13.5
300 203 89 124 17.5 1.6 4-20 11 16.8
600 216 89 124 17.5 6.4 4-20 12.5 17.5
11/4 32 150 140 250 250 160 160 63.5 89 118 16 1.6 4-16 13.5 19.5
300 216 98.5 133 19.5 1.6 4-20 16.8 21.2
600 229 98.5 133 21 6.4 4-20 17 23.5
11/2 40 150 165 250 291 160 180 73 98.5 127 17.5 1.6 4-16 19.5 28.5
300 229 114.5 156 21 1.6 4-22 21.2 32.6
600 241 114.5 156 22.5 6.4 4-22 23.5 38.5
2 50 150 178 291 312 180 200 92 120.5 152 19.5 1.6 4-20 28 30.3
300 267 127 165 22.5 1.6 8-20 32.6 35
600 292 127 165 25.5 6.4 8-20 38.8 42.2
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要A105锻钢法兰截止阀产品详细样本。
