低温法兰截止阀

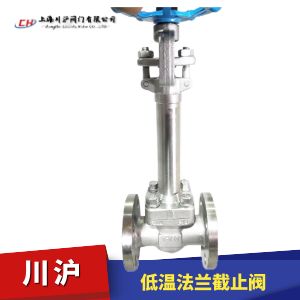

低温法兰截止阀图片

低温法兰截止阀 型号：DJ41H

低温法兰截止阀DJ41H可广泛应用低温场合，适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于≥-40℃或≥-196℃其他低温和深冷介质的管理系统。

产品：
国标公称压力：PN1.6MPa ~ PN2.5MPa
美标：Class150 ~ 2500lb
日标：JIS 10K ~ 20K
公称通径：DN15 ~ DN50 (1/2" ~ 2")
连接方式：承插焊接、对焊、内螺纹、法兰等
常用材质：A105、F304、F316等
适用温度：-196℃ ~ 550 ℃等

低温法兰截止阀 技术参数

设计制造 BS5352、MSS SP-118
连接端尺寸

1)承插口尺寸按ANSI B16.11;JB/T 1751
2)螺纹端尺寸按ANSI B1.20.1;JB/T7306
3)对焊端尺寸按ANSI B16.25;JB/T12224
4)法兰端尺寸按ANSI B16.5;JB79
阀门检查和试验 API598;GB/T13927; JB/T90924
结构特性

螺纹连接阀盖(B.B)

明杆支架(OS&Y)
材料 按ANSI/ASTM的规定
主体材料 A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

低温法兰截止阀 零部件参数

序号
NO 		零件名称
Name of Part 		AS to ASTM SS to ASTM
Type A352 LF2 Type A352 LF3 Type A182 F304 Type A182 F316(L)
1 两体   Body A352 LF2 A352 LF2 A182 F304(L) A182 F316(L)
2 阀辨   Diso A276 410 A276 304(L) A276 304(L) A276 316(L)
3 阀盖   Bonnet A352 LF2 A352 LF3 A182 F304(L) A182 F316(L)
4 阀盖、螺栓Bonnet Bolt A193 L7 A193 L7 A193 B8 A193 B8M
5 阀杆   Stem A182 F6a A182 F304 A182 F304(L) A182 F316(L)
6 填料   Packing 不桥钢+柔性石墨
7 料压重
Packing  Pressure  Sleeve 		A276 420 A182 F304
8 圆柱销 Straight Pin A276 420 A182 F304
9 活节螺栓Eyelet Bolt A193 L7 A193L7 A193 B8 A193 B8M
10 填料压板
Packing  Pressure  Pla 		te
11 螺母   Nut A194 2H A194 4 A194 8 A194 8M
12 两杆螺母Stem Nut A276 420
13 手轮   Handwheel A197
14 铭牌   Nameplate SS
15 螺母   Nut A194 2H A194 4 A194 8 A194 8M
适用温度Applkable Temperature >-40℃ >-101℃ ≥-196℃

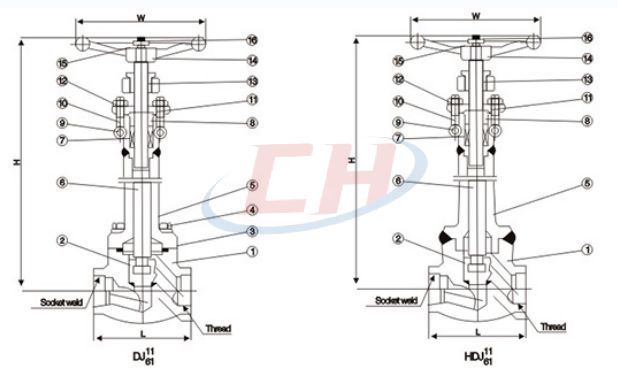

低温法兰截止阀 结构图

低温法兰截止阀结构图

低温法兰截止阀 外形尺寸

NPS 缩径 1/2" 3/4" 1" 1-1/4" 1-1/2" 2 " /
全径 3/8 " 1/2 " 3/4 " 1 " 1-1/4" 1-1/2" 2 "
L 79 92 111 120 120 172 200
H(开) 330 337 370 480 410 474 546
W 100 100 125 160 160 180 200
重量 螺栓式 5.2 7.2 10.9 13.5 15.2 19.8 29.0
焊接式 4.8 6.5 9.5 11.5 13.1 17.5 26.8
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要低温法兰截止阀产品详细样本。
