A105锻钢承插SW截止阀

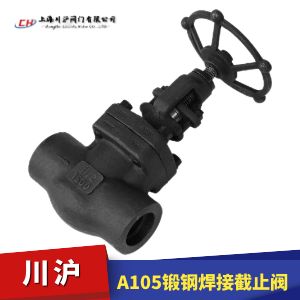

A105锻钢承插SW截止阀图片

A105锻钢承插SW截止阀 型号：J61H

A105锻钢承插SW截止阀J61H可广泛应用于石油、化工、制药、电力、冶金等行业。

产品：
国标公称压力：PN1.6MPa ~ PN2.5MPa
美标：Class150 ~ 2500lb
日标：JIS 10K ~ 20K
公称通径：DN15 ~ DN50 (1/2" ~ 2")
连接方式：承插焊接、对焊、内螺纹、法兰等
常用材质：A105、F304、F316等
适用温度：-196℃ ~ 550 ℃等

A105锻钢承插SW截止阀 技术参数

设计制造 BS5352、MSS SP-118
连接端尺寸

1)承插口尺寸按ANSI B16.11;JB/T 1751
2)螺纹端尺寸按ANSI B1.20.1;JB/T7306
3)对焊端尺寸按ANSI B16.25;JB/T12224
4)法兰端尺寸按ANSI B16.5;JB79
阀门检查和试验 API598;GB/T13927; JB/T90924
结构特性

螺纹连接阀盖(B.B)

明杆支架(OS&Y)
材料 按ANSI/ASTM的规定
主体材料 A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

A105锻钢承插SW截止阀 零部件参数

序号 零件名称 CS to ASTM

AS to ASTM

 SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃

A105锻钢承插SW截止阀 结构图

A105锻钢承插SW截止阀结构图

A105锻钢承插SW截止阀 外形尺寸

规格 S L T W H(开) 重量KG
英制 公制 ANSI JIS ANSI JIS
缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP 缩径RP 全径FP
3/8   10   17.6   17.9   79 3/8   3/8   100 153 1.9
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111   3/4 1 3/4 125 252 3.3 3.6
11/4 1 32 25 42.6 33.8 43.2 34.5 120 11/4 1 1V4 1 160 252 7.5 7.8
11/2 11/4 40 32 48.7 42.6 49.1 43.2 152 1V2 11/4 1V2 11/4 160 289 7.5 8.2
2 1V2 50 40 61.1 48.7 61.1 49.1 172 2 11/2 2 1 V2 180 330 11.4 12.0
  2   50   61.1   61.1 200   2   2 200 370 14.6 15.0
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要A105锻钢承插SW截止阀产品详细样本。

A105锻钢承插SW截止阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

A105锻钢承插SW截止阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
