锻钢截止阀

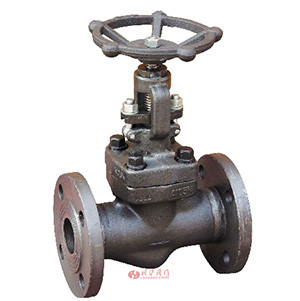

锻钢截止阀图片

锻钢截止阀 型号：JD41H/JD41Y/JD61H/JD61Y

锻钢截止阀按照API 602标准设计制造，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小 ，提供三种阀盖设计形式：螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式。

锻钢截止阀 技术参数

公称压力（Mpa） 实验压力 工作温度（℃）
强度（水）（Mpa） 密封（水）空气 低压密封空气（Mpa）
1.6 2.4 1.76 0.6 350
2.5 3.75 3.75 0.6
4.0 6.0 4.4 0.6
6.4 9.6 7.04 0.6
10.0 15.0 11.0 0.6

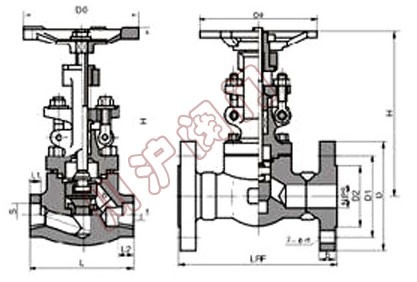

锻钢截止阀 结构图

锻钢截止阀 结构图

锻钢截止阀 外形尺寸

公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
JD41H-16C   JD41H-25   JD41H-40   JD11H-16C   JD11H-25   JD11H-40   JD61H-16C   JD61H-25   JD61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 166
40 170 36 49 15 1-1/2 21 247 188
50 200 46 61 16 2 25 290 220
JD41H-64   JD11H-64   JD61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 166
40 170 36 49 15 1-1/2 21 258 188
50 210 46 61 16 2 25 405 220



公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H D0
JD41H-100   JD11H-100   JD61H-100
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 166
40 170 26 49 15 1-1/2 21 258 188
50 210 46 61 16 2 25 405 220
JD41H-160   JD11H-160  JD61H-160
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1-1/4 21 216 188
40 170 36 49 15 1-1/2 21 258 220
50 210 46 61 16 2 25 405 220
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要锻钢截止阀产品详细样本。

锻钢截止阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

锻钢截止阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
