电动截止阀

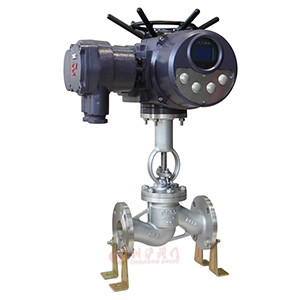

电动截止阀图片

电动截止阀 型号：CHJ941H

电动截止阀是由电动执行机构和法兰截止阀组成。适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。电动截止阀只适用于全开和全关，不允许作调节和节流。

电动执行机构选型
电动截止阀默认配Z型多回转电动执行机构，选配其他品牌执行机构。电机为三相交流，380V（特殊订货660V或220V），Z型多回转电动执行机构分为户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型。

电动截止阀 零部件参数

阀体 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
阀瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺纹压套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
阀盖 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
填料 柔性石墨、PTFE
压盖 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
滑块 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
电动执行器 壳体(HT200、WCB)

电动截止阀 执行标准

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928

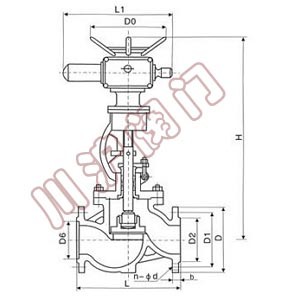

电动截止阀 结构图

电动截止阀结构图

电动截止阀 外形尺寸

公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
1．6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动截止阀产品详细样本。

电动截止阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动截止阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
