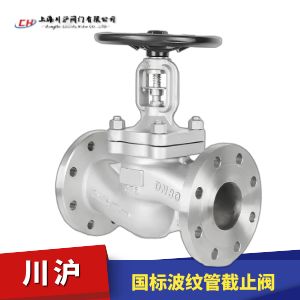

BJ41W不锈钢波纹管截止阀可广泛应用于石油、化工、制药、电力、冶金等行业。
产品特点：
1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
3、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
| 设计标准 | GB/T 12235-2007 |
|---|---|
| 结构长度 | GB/T 12221-2005 |
| 连接法兰 | HG/T 20592-2009 |
| 试验和检验 | JB/T 9092-99 |
| 公称压力 | PN | Mpa | |
|---|---|---|---|
| 试验压力 | 强度试验 | 1.5×PN | |
| 密封试验 | 1.1×PN | ||
| 气密封试验 | 0.6 | ||
| 波纹管组件试验 | 1.5×PN | ||
| 适用温度 | -196℃~600℃ | ||
| 序号 | 名称 | 材质Material |
|---|---|---|
| 1 | 阀体 | WCB、CF8、CF8M |
| 2 | 阀座 | 304、Stellite |
| 3 | 阀辩 | 2Cr13、F304、F316 |
| 4 | 轴销 | SS304、SS316 |
| 5 | 波纹管组件 | SS304、SS316L |
| 6 | 阀杆 | 20Cr13、F304、F316 |
| 7 | 垫片 | 柔性石墨+不锈钢 |
| 8 | 阀盖 | WCB、CF8、CF8M |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 |
| 10 | 双头螺栓 | ASTM A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 压板 | WCB、CF8 |
| 13 | 千斤螺栓 | ASTM A193-B7、A193-B8 |
| 14 | 六角螺母 | ASTMA194-2H、A194-8 |
| 15 | 定位片 | 铜合金、D2、BL2 |
| 16 | 阀母 | 碳钢 |
| 17 | 手轮 | 45# |
| 18 | 并帽 | 45# |
| 口径 DN |
主要连接尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| 总长(L) | 外圆(D) | 中心(D1) | 水线(D2) | 法兰厚(b) | 水线厚(1) | n- φd | |
| PN 16 | |||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4- φ14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4- φ14 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4- φ14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4- φ18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 4- φ18 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 4- φ18 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 4- φ18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 8- φ18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 8- φ18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 8- φ18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 8- φ22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 12- φ22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 3 | 12- φ26 |
| 300 | 850 | 460 | 410 | 378 | 28 | 4 | 12- φ26 |
| 350 | 980 | 520 | 470 | 438 | 30 | 4 | 16- φ26 |
| 400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16- φ30 |
