WJ41H国标波纹管截止阀-上海川沪阀门有限公司

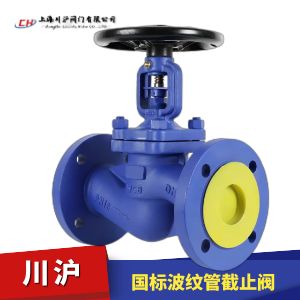

国标波纹管截止阀型号：WJ41H

WJ41H国标波纹管截止阀可广泛应用于石油、化工、制药、电力、冶金等行业。

产品特点：
1、波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
3、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

国标波纹管截止阀技术参数

设计标准	GB/T 12235-2007
结构长度	GB/T 12221-2005
连接法兰	HG/T 20592-2009
试验和检验	JB/T 9092-99

国标波纹管截止阀性能规范

公称压力		PN
试验压力	强度试验	1.5×PN
	密封试验	1.1×PN
	气密封试验	0.6
	波纹管组件试验	1.5×PN
适用温度		-196℃~600℃

国标波纹管截止阀零部件

国标波纹管截止阀零部件参数

序号	名称	材质Material
1	阀体	WCB、CF8、CF8M
2	阀座	304、Stellite
3	阀辩	2Cr13、F304、F316
4	轴销	SS304、SS316
5	波纹管组件	SS304、SS316L
6	阀杆	20Cr13、F304、F316
7	垫片	柔性石墨+不锈钢
8	阀盖	WCB、CF8、CF8M
9	六角螺母	ASTM A194-2H、A194-8
10	双头螺栓	ASTM A193-B7、A193-B8
11	填料	柔性石墨
12	压板	WCB、CF8
13	千斤螺栓	ASTM A193-B7、A193-B8
14	六角螺母	ASTMA194-2H、A194-8
15	定位片	铜合金、D2、BL2
16	阀母	碳钢
17	手轮	45#
18	并帽	45#

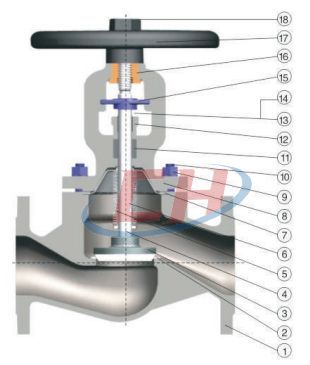

国标波纹管截止阀结构图

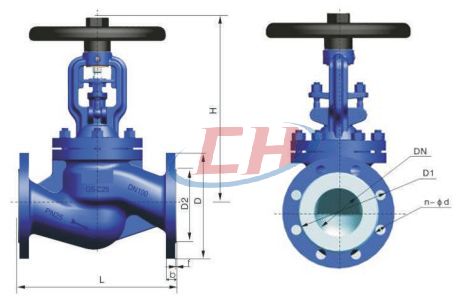

国标波纹管截止阀外形尺寸

口径 DN	主要连接尺寸
口径 DN	总长(L)	外圆(D)	中心(D1)	水线(D2)	法兰厚(b)	水线厚(1)	n- φd
PN 16
15	130	95	65	45	16	2	4- φ14
20	150	105	75	58	18	2	4- φ14
25	160	115	85	68	18	2	4- φ14
32	180	140	100	78	18	2	4- φ18
40	200	150	110	88	18	3	4- φ18
50	230	165	125	102	20	3	4- φ18
65	290	185	145	122	20	3	4- φ18
80	310	200	160	138	20	3	8- φ18
100	350	220	180	158	20	3	8- φ18
125	400	250	210	188	22	3	8- φ18
150	480	285	240	212	22	3	8- φ22
200	600	340	295	268	24	3	12- φ22
250	730	405	355	320	26	3	12- φ26
300	850	460	410	378	28	4	12- φ26
350	980	520	470	438	30	4	16- φ26
400	1100	580	525	490	32	4	16- φ30
