Y43H型不锈钢蒸汽减压阀

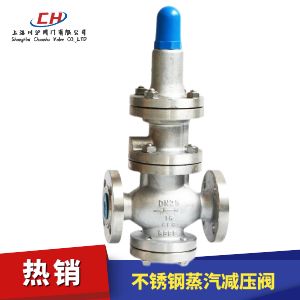

Y43H型不锈钢蒸汽减压阀图片

Y43H型不锈钢蒸汽减压阀 型号：Y43H

Y43H型不锈钢蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

使用范围
Y43H型不锈钢蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。

Y43H型不锈钢蒸汽减压阀 技术参数

公称压力(Mpa) 1.6 2.5
壳体试验压力(Mpa)* 2.4 3.75
密封试验压力(Mpa) 1.6 2.5
高进口压力(Mpa) 1.6 2.5
出口压力范围(Mpa) 0.1-1.0 0.1-1.6
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
小压差 0.15 0.15
渗漏量 GB12245-1989

Y43H型不锈钢蒸汽减压阀 零部件参数

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座 导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn

Y43H型不锈钢蒸汽减压阀 结构图

Y43H型不锈钢蒸汽减压阀结构图

Y43H型不锈钢蒸汽减压阀 外形尺寸

公称压力 公称通径
DN(mm)		 尺寸(mm)
L D D1 b Z-фd D3 H1 H2
1.6Mpa 25 180 115 85 14 4-18 115 101 315
32 200 135 100 16 4-18 130 107 320
40 220 145 100 16 4-18 145 113 325
50 250 160 125 16 4-18 155 120 335
65 280 180 145 18 4-18 170 140 365
80 310 195 160 20 8-18 200 150 385
100 350 215 180 20 818 200 150 385
125 400 245 210 22 8-18 235 185 425
150 450 280 240 24 8-23 265 210 445
2.5Mpa 25 180 115 85 16 4-14 115 101 315
32 200 135 100 18 4-18 130 107 320
40 220 145 110 18 4-18 145 113 325
50 250 160 125 20 4-18 155 120 335
65 280 180 145 22 8-18 170 140 365
80 310 195 160 22 8-18 200 150 385
100 350 230 190 24 8-23 200 150 385
125 400 270 220 28 8-25 235 185 425
150 450 300 250 30 8-25 265 210 445
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要Y43H型不锈钢蒸汽减压阀产品详细样本。
