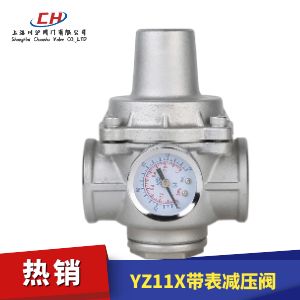

YZ11X型带表支管减压阀图片

YZ11X型带表支管减压阀 型号:YZ11X

YZ11X带表支管减压阀用途:本厂生产的带表支管减压阀主要用于各种建筑给水系统消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。带表支管减压阀特点:采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。极佳的水力特性,压力损失小,减压比可达成10:1以上。可满足多种减压要求,特别适用于支管减压系统。

YZ11X型带表支管减压阀 技术参数

产品名称 不锈钢带表支管减压阀(带表)
产品型号 YZ11X-16P
连接方式 标准RC螺纹市场通用
产品材质 不锈钢304
工作温度 0℃~80℃
产品压力 1.6MPA
工作介质

YZ11X型带表支管减压阀 零部件参数

零件名称 零件材料
阀体 阀盖 底盖 304
密封 NBR
阀瓣 304
调节螺丝 304
膜片 NBR编织夹层
弹簧 60si2mna镀镍
调节螺母
膜片平垫 304

YZ11X型带表支管减压阀 使用方法

顺时针旋转一字调节螺丝出口压力逐渐升高到所需压力停止旋转。(出口最大压力为0.55MPA,大过该压力后调节螺丝很难再旋下去,过度用力会使膜片破损)
逆时针旋转一字调节螺丝出口压力逐渐降低到所需压力停止旋转。(需要降压时逆时针旋转一字调节螺丝,出口压力是不会变化的需要阀后泄压才能使压力降)
注:当出口压力升高时由于弹簧压缩旋转调节会较为吃力,如出现卡死不能旋转现象后,可将阀前后压力泄掉,继续调节到所需要的压力(旋转两圈半大约为0.1MPA)
我司出厂测试压力,出口压力设定为0.2MPA(压力范围:进口压力1.3MPA-0.3MPA,出口压力0.55MPA-0.1MPA)
当进口压力为1.6MPA出口压力为0.5MPA时,请与厂家说明可加厚膜片加强使用寿命。

YZ11X型带表支管减压阀 外形尺寸

公称通径DN 外 形 尺 寸
高度 长度 宽度
15 110 76.5 75
20 110 76.5 75
25 125 85 82
32 137 98 82
40 147 102 85
50 183 117 99
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要YZ11X型带表支管减压阀产品详细样本。
