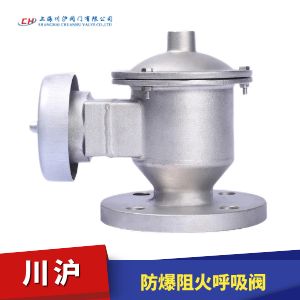

防爆阻火呼吸阀图片

防爆阻火呼吸阀 型号:ZFQ

防爆阻火呼吸阀特点有:

1、新型防爆阻火呼吸阀材质采用:铸钢,不锈钢、铝合金。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能。
3、该阀是安装在固定顶罐上的通风装置,减少油品的蒸发消耗。
4、他能对石油储罐内外压力进行自动调节的特点。
5、结构简单,重量轻,易检修,安装方便。
6、阻爆性能合格,连续13次阻爆性能试验每次都能阻火。
7、耐低温防冻性能合格:在-42度操作2小时,压力阀盘、真空阀盘和密封均无变形现象。
8、在常温36度连续操作72小时,动作10000次,压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象,导杆升降灵敏无卡死现象。

防爆阻火呼吸阀 技术参数

压力|等级 A B C D E
正压 +355Pa (+36毫米水柱) +665Pa (+68毫米水柱) +980Pa (+100毫米水柱) +1375Pa (+140毫米水柱) +1765Pa (+180毫米水柱)
负压 -295Pa (-30毫米水柱) -295Pa (-30毫米水柱) -295Pa (-30毫米水柱) -295Pa (-30毫米水柱) -295Pa (-30毫米水柱)

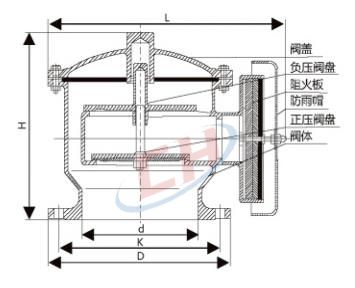

防爆阻火呼吸阀 结构图

防爆阻火呼吸阀结构图

防爆阻火呼吸阀 外形尺寸

公称通径DN(mm DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
铸钢重量(kg) 5 7 7 9 12 15 18 24 28 43 58 85
  安装尺寸 L 200 230 230 250 270 320 330 370 400 460 520 580
H 165 185 185 210 220 240 270 300 330 370 410 470

防爆阻火呼吸阀 保养和维修

为了确保呼吸阀的性能达到完全使用的目的。呼吸阀在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活,导杆阀环接触有无损伤。
2、重新安装压力阀盘时,要保证接触面严密,导杆升降灵活。
3、起用新的呼吸阀时,必须清除阀盘间的防震物,该阀一定要垂直安装。



由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要防爆阻火呼吸阀产品详细样本。

防爆阻火呼吸阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

防爆阻火呼吸阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
