英标衬胶隔膜阀

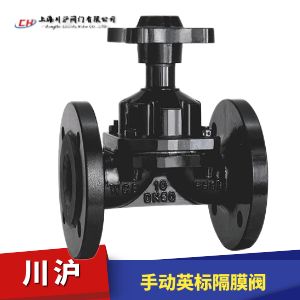

英标衬胶隔膜阀图片

英标衬胶隔膜阀 型号：EG41J

英标衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)

公称通径：DN15 ~ DN400
公称压力：PN6、PN10、PN16
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等

英标衬胶隔膜阀 技术参数

NO. 名称
Nam 		材质
Maletia
1 阀体
Body 		铸铁、碳钢、不锈钢
Cast iron. Carbon steel and stainless steel
2 阀盖
Bonnet 		铸铁、碳钢、不锈钢
Cast iron. Carbon steel and stainless steel
3 衬里
Lining 		无衬里、橡胶
Unlined.rubber
4 隔膜
Diaphragm 		橡胶
Rubber
5 阀瓣
Valve plate 		铸铁
Cast iron
6 阀杆
Stem 		碳钢、不锈钢
Carbon steel and stainless steel
7 手轮
Hand wheel 		铸铁
Cast iron

英标衬胶隔膜阀 技术参数

材 料 代号 适用温度 适用介质
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种
有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种
有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强
腐蚀性介质。
聚三氟氯乙烯   PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增强聚丙烯   RPP   ≤100℃ 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机
酸、无机酸、无机溶剂等。
  聚烯烃     PO     ≤100℃ 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒
铸铁，无衬里   ≤100℃ 非腐蚀性介质
Non   corrosive   medium
不锈钢，无衬里   ≤150℃ 一般腐蚀性介质
丁基胶(B级)   IIR   ≤120℃ 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。
★天然胶(Q级)   NR ≤85℃ 净化水、无机盐、稀释无机酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。
氯丁胶 CR ≤85℃ 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。
丁腈胶 NBR ≤85℃ 耐油耐磨，其耐酸性能与天然胶相似。
  海帕隆   CSPE   ≤120℃ 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。
  氟橡胶   FKM   ≤150℃ 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。
  硅橡胶   SI   ≤200℃ 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸，
稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。

英标衬胶隔膜阀 结构图

英标衬胶隔膜阀结构图

英标衬胶隔膜阀 安装尺寸

DN 公称压力 工作压力 L D D1 n- φ f H1 H2 D0 重量
15   1.6   1.6 108 95 65 4-14 2 90 99 66 2
20 117 105 75 4-14 2 93 103 66 3
25 127 115 85 4-14 2 100 112 66 4
32 146 140 100 4-18 2 127 144 96 6.5
40 159 150 110 4-18 2 136 156 96 7.5
50 190 165 125 4-18 2 151 177 118 10
65       1.0   1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 198 273 230 23.5
100 305 220 180 8-18 2 266 320 280 34
125 356 250 210 8-18 3 319 386 280 44
150 406 285 240 8-22 3 380 453 368 67.5
200 0.6 521 340 295 8-22 3 506 626 400 141.5
250 635 395 350 12-22 5 598 734 500 229
300 0.4 749 445 400 12-22 5 698 778 560 321
350 787 505 460 16-22 5 723 883 560 360
400 0.25 914 565 515 16-26 5 868 1078 640 584

英标衬胶隔膜阀 三维分解图

英标衬胶隔膜阀三维分解图

英标衬胶隔膜阀 流量特性

英标衬胶隔膜阀流量特性
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要英标衬胶隔膜阀产品详细样本。
