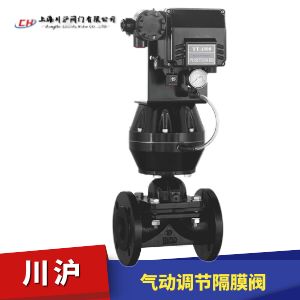

气动调节隔膜阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
公称通径：DN15 ~ DN400
公称压力：PN6、PN10、PN16
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等
| 序号 | 名称Name | 材质Material |
|---|---|---|
| 1 | 阀体 Body |
WCB/304 |
| 2 | 阀盖 Bonnel |
WCB |
| 3 | 隔膜 Disphiagm |
EPDM |
| 4 | 阀瓣 Dise |
WCB |
| 5 | 气缸 Cylinder |
铝合金 Aluminum alloy |
| 6 | 活塞 Pislon |
铝合金 Aluminum alloy |
| 7 | 阀杆 Slem |
不锈钢304/45# Slainliss sleel304/45# |
| 8 | 连接方式 Way ol conneclion |
法兰 Flange |
| 材 料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种 有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种 有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强 腐蚀性介质。 |
| 聚三氟氯乙烯 | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增强聚丙烯 | RPP | ≤100℃ | 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机 酸、无机酸、无机溶剂等。 |
| 聚烯烃 | PO | ≤100℃ | 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒 |
| 铸铁，无衬里 | ≤100℃ | 非腐蚀性介质 Non corrosive medium |
|
| 不锈钢，无衬里 | ≤150℃ | 一般腐蚀性介质 | |
| 丁基胶(B级) | IIR | ≤120℃ | 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。 |
| ★天然胶(Q级) | NR | ≤85℃ | 净化水、无机盐、稀释无机酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。 |
| 氯丁胶 | CR | ≤85℃ | 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。 |
| 丁腈胶 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能与天然胶相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。 |
| 氟橡胶 | FKM | ≤150℃ | 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。 |
| 硅橡胶 | SI | ≤200℃ | 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸， 稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。 |

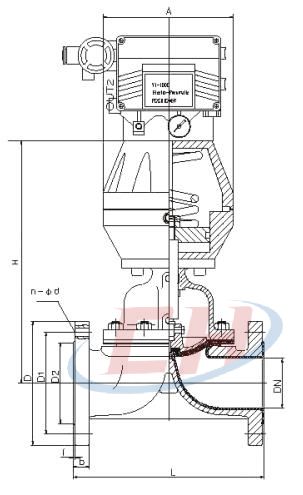

| DN | 公称压力 Nominal pressure MPa |
L | D | D1 | n- φd | f | H | 气源压力 Air piessure MPa |
阀门重量 (KG) | 气缸外 φA |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | 215 | 0.6 | 5 | 110 |
| 20 | 139 | 105 | 75 | 4-14 | 2 | 220 | 0.6 | 5.2 | 110 | |
| 25 | 145 | 115 | 85 | 4-14 | 2 | 225 | 0.6 | 5.4 | 110 | |
| 32 | 160 | 140 | 100 | 4-18 | 2 | 240 | 0.6 | 6.9 | 140 | |
| 40 | 180 | 150 | 110 | 4-18 | 3 | 285 | 0.6 | 13.5 | 170 | |
| 50 | 210 | 165 | 125 | 4-18 | 3 | 307 | 0.6 | 16 | 170 | |
| 65 | 250 | 185 | 145 | 4-18 | 3 | 327 | 0.6 | 22 | 200 | |
| 80 | 300 | 200 | 160 | 8-18 | 3 | 390 | 0.6 | 31 | 230 | |
| 100 | 350 | 220 | 180 | 8-18 | 3 | 470 | 0.6 | 50 | 260 | |
| 125 | 400 | 250 | 210 | 8-18 | 3 | 637 | 0.6 | 65 | 310 |
