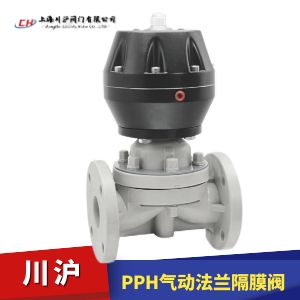

气动PPH隔膜阀采用耐腐蚀的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的弱酸、弱碱、弱腐蚀、高粘度、含颖粒、带纤维以及有毒和不允许污染的介质的流量调节。
公称通径：DN15 ~ DN200
公称压力：PN6、PN10
连接方式：法兰式、快装、内螺纹、双由令
控制方式：开关型（ON-OFF）、调节阀（输入信号4-20mA或者1-5VDC）
驱动形式：手动、气动、电动等
| NO. | 名称Name | 材质Material |
|---|---|---|
| 1 | 阀体 Body |
PPH |
| 2 | 阀盖 Bonnel |
PPH |
| 3 | 隔 膜 Diaphiagm |
EPDM+F46 |
| 4 | 阀瓣 Disc |
PPH |
| 5 | 气缸 Cylinder |
铝合金 Aluminum alloy |
| 6 | 活塞 Pislon |
铝合金 Aluminum alloy |
| 7 | 阀杆 Slem |
不锈钢304/45# Slainliss sleel304/45+ |
| 8 | 连接方式 Way of conne clion |
法兰 Flange |
| 材 料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各种浓度的盐酸、硫酸、氢氟酸、以及王水、硝酸、各种 有机酸、强碱、强氧化剂或浓稀酸交替、酸碱交替、多种 有机溶剂和除熔融碱金属、元素氟及芳香烃类外的其它强 腐蚀性介质。 |
| 聚三氟氯乙烯 | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增强聚丙烯 | RPP | ≤100℃ | 除浓硝酸、发烟硝酸、氯磺酸及强氧化剂外的大多数有机 酸、无机酸、无机溶剂等。 |
| 聚烯烃 | PO | ≤100℃ | 适用于腐蚀性气体、液体、及固液浆体等流通体介质的输 送，对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐 蚀性，防静电、无毒 |
| 铸铁，无衬里 | ≤100℃ | 非腐蚀性介质 Non corrosive medium |
|
| 不锈钢，无衬里 | ≤150℃ | 一般腐蚀性介质 | |
| 丁基胶(B级) | IIR | ≤120℃ | 除>75%硫酸、>20%盐酸、<60%氢氟酸、>85磷酸、 苛性碱和多种酯类等。 |
| ★天然胶(Q级) | NR | ≤85℃ | 净化水、无机盐、稀释无机酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然胶相似的耐酸、碱性能，用于低压蒸汽、热水、 冷水性能极为良好。 |
| 氯丁胶 | CR | ≤85℃ | 耐酸、耐碱、耐油和非极性溶剂。耐磨性优于天然胶。 |
| 丁腈胶 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能与天然胶相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有优良的耐臭氧、耐大气老化、耐酸碱、耐氧化剂及多 种化学药品，耐燃、耐热性，但不耐石油类和芳烃。 |
| 氟橡胶 | FKM | ≤150℃ | 具有类似氟塑料的耐腐蚀性能，在浓酸、强氧化性能中极 稳定，在有机溶剂和碱溶液中稳定。 |
| 硅橡胶 | SI | ≤200℃ | 耐高温，电绝缘性能优良，耐磨性良好，能耐稀酸， 稀碱、盐、水腐蚀，不耐汽油、煤油等石油产品腐蚀。 |
| DN | L | D | D1 | n | d | A | H | 阀门重量 (KG) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HG | JIS | DIN | ANSI | ||||||||
| 15 | 125 | 95 | 65 | 70 | 65 | 60 | 4 | 14 | 110 | 215 | 2 |
| 20 | 135 | 105 | 75 | 75 | 75 | 70 | 4 | 14 | 110 | 220 | 2.3 |
| 25 | 145 | 115 | 85 | 90 | 85 | 80 | 4 | 14 | 110 | 225 | 2.5 |
| 32 | 150 | 135 | 100 | 4 | 18 | 140 | 240 | 3 | |||
| 40 | 180 | 145 | 110 | 105 | 110 | 100 | 4 | 18 | 170 | 285 | 5 |
| 50 | 210 | 160 | 125 | 120 | 125 | 120 | 4 | 18 | 170 | 307 | 8 |
| 65 | 250 | 180 | 145 | 140 | 145 | 140 | 4 | 18 | 200 | 327 | 13 |
| 80 | 300 | 195 | 160 | 150 | 160 | 152 | 8 | 18 | 230 | 390 | 16 |
| 100 | 350 | 215 | 180 | 175 | 180 | 190 | 8 | 18 | 260 | 470 | 24 |
| 125 | 400 | 245 | 210 | 210 | 210 | 216 | 8 | 18 | 310 | 637 | 30 |
| 150 | 480 | 280 | 240 | 240 | 240 | 240 | 8 | 23 | 370 | ||
| 200 | 570 | 335 | 295 | 290 | 295 | 298 | 8 | 23 | 490 | ||
