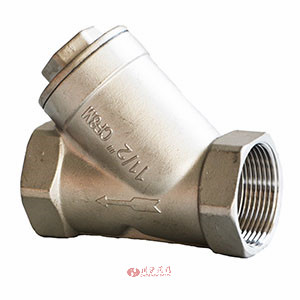

Y型过滤器图片

Y型过滤器内螺纹 型号:GL11H

Y型过滤器内螺纹,连接方式内螺纹,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该内螺纹Y型过滤器具有结构先进,阻力小,排污方便等特点。内螺纹Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

滤网选型
Y型过滤器内螺纹一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

Y型过滤器内螺纹 技术参数

壳体材质 碳钢、黄铜 不锈钢
滤框滤网材质 不锈钢
密封件材质 柔性石墨、聚四氟乙烯
环境温度(℃) -30~425 -80~450
连接形式 螺纹、承插焊
公称压力(MPa) 0.6~5.0(150Lb~600Lb)
过滤精度(目/in) 10~300

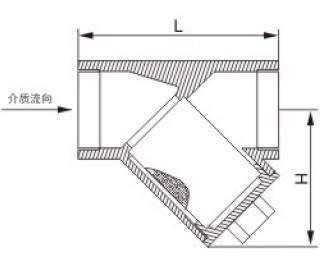

Y型过滤器内螺纹 结构图

Y型过滤器内螺纹结构图

Y型过滤器内螺纹 安装尺寸

Y型过滤器内螺纹安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要Y型过滤器内螺纹产品详细样本。

Y型过滤器内螺纹 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

Y型过滤器内螺纹 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求

  • 内螺纹过滤器
  • 过滤器
    内螺纹过滤器(材质不锈钢、内螺纹连接、Y型结构、过滤精度可选)
  • Y型过滤器
  • 过滤器
    Y型过滤器(材质碳钢、法兰连接、滤网不锈钢、Y型结构、过滤精度可选)
  • Y型过滤器
  • 过滤器
    美标Y型过滤器(材质碳钢、法兰连接、滤网不锈钢、Y型结构、过滤精度可选)
  • Y型过滤器
  • 过滤器
    Y型过滤器(材质不锈钢、法兰连接、Y型结构、过滤精度可选)
  • 卫生级过滤器
  • 过滤器
    卫生级过滤器(材质不锈钢、卡箍连接、配套卡箍和接头、Y型结构、过滤精度可选)
  • U型过滤器
  • 过滤器
    U型过滤器(材质不锈钢、法兰连接、U型结构、方便拆解、过滤精度可选)
  • 篮式过滤器
  • 过滤器
    篮式过滤器(材质不锈钢、法兰连接、适合水、油品、气体等场合使用)
  • 衬氟篮式过滤器
  • 过滤器
    衬氟篮式过滤器(材质碳钢衬氟、法兰连接、适合腐蚀性介质使用、过滤精度可选)
