高压Y型过滤器

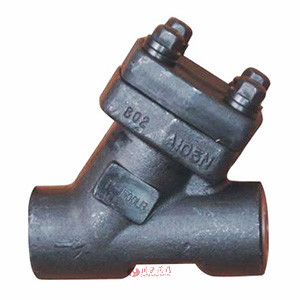

高压Y型过滤器图片

高压Y型过滤器 型号：G61H

高压Y型过滤器
1、阀门的制造与检验及压力温度基准按ANS1816.34的规定。
2、阀门检查和试验按API598的规定。
3、 阀门的结构长度按ANS1816.11的规定。
4、 零部件加工后， 清除毛刺等杂物， 并使用机油或煤油清洗干净后方可装配， 试验合格后应将阀门内腔清理干净， 通径两端用阀盖盖住， 防止脏物进入。

滤网选型
高压Y型过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。

高压Y型过滤器 技术参数

公称通径 DN15-DN150
壳体材质 WCB、CF8、CF3M
连接方式 法兰、对焊、螺纹、承插焊
法兰压力 4.0~25MPa
过滤器精度 10-300目

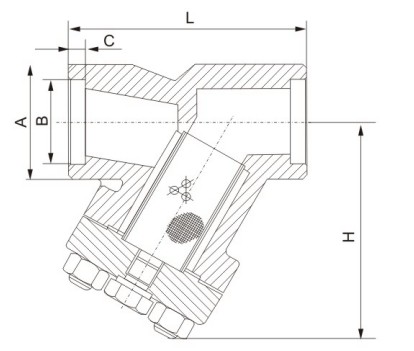

高压Y型过滤器 结构图

高压Y型过滤器结构图

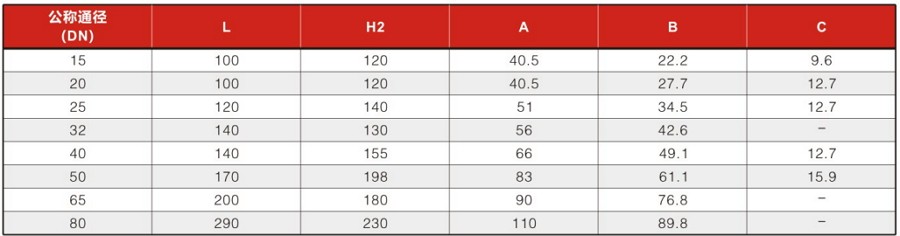

高压Y型过滤器 安装尺寸

高压Y型过滤器安装尺寸

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要高压Y型过滤器产品详细样本。

高压Y型过滤器 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

高压Y型过滤器 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
