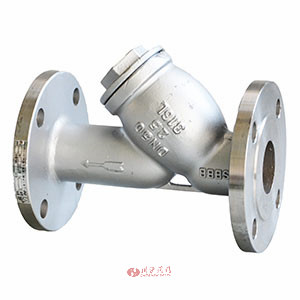

Y型过滤器图片

Y型过滤器 型号:GL41H

Y型过滤器,连接方式法兰式,是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该法兰式Y型过滤器具有结构先进,阻力小,排污方便等特点。法兰式Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

滤网选型
Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

Y型过滤器 技术参数

壳体材质 黄铜 碳钢 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30~380 -80~425 -80~450
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

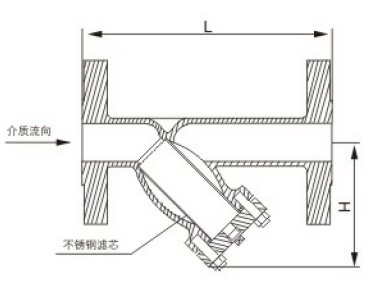

Y型过滤器 结构图

Y型过滤器结构图

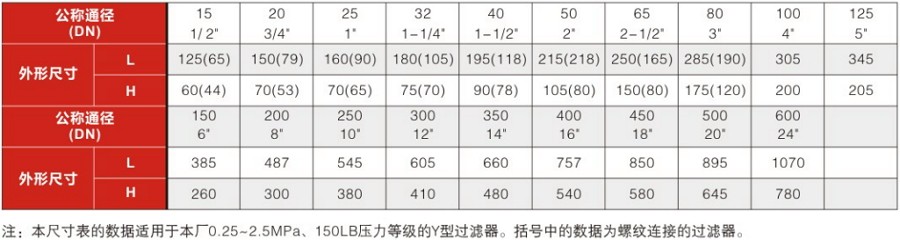

Y型过滤器 安装尺寸

Y型过滤器安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要Y型过滤器产品详细样本。

Y型过滤器 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

Y型过滤器 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
