高低接管篮式过滤器

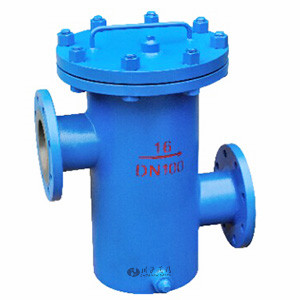

高低接管篮式过滤器图片

高低接管篮式过滤器 型号：SG-I

高低接管篮式过滤器主要由进出口的接管和法兰、 简体、 滤篮、 简体法兰、 简体法兰盖及紧固件等组成。 当液体通过进口进入简体流经滤蓝后，固体杂质颗粒被阻挡在滤篮内， 而洁净的流体通过滤篮、 由过滤器出口流出出。 当需要清洗时， 打开底部排污口， 排净流体， 拆卸简体法兰盖， 清洗后重新装入即可。 适用于: 水、 蒸汽、 油品等介质， 使用温度一般在-40-300C。(注: 具体使用条件以过滤器设计条件为准。)本厂的篮式过滤器可以根据客户的实际使用情况进行设计。

高低接管篮式过滤器 技术参数

公称通径 DN15-DN1200
壳体材质 碳钢、不锈钢
连接方式 法兰、对焊、螺纹、承插焊
压力等级 0.25~16MPa
过滤器精度 10-300目
垫片材料 PTFE、金属缠绕垫、丁晴橡胶等

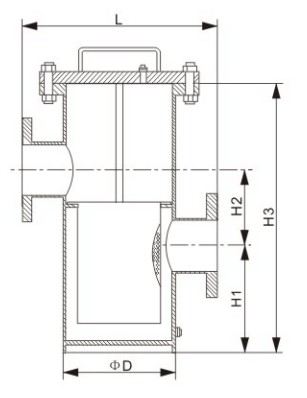

高低接管篮式过滤器 结构图

高低接管篮式过滤器结构图

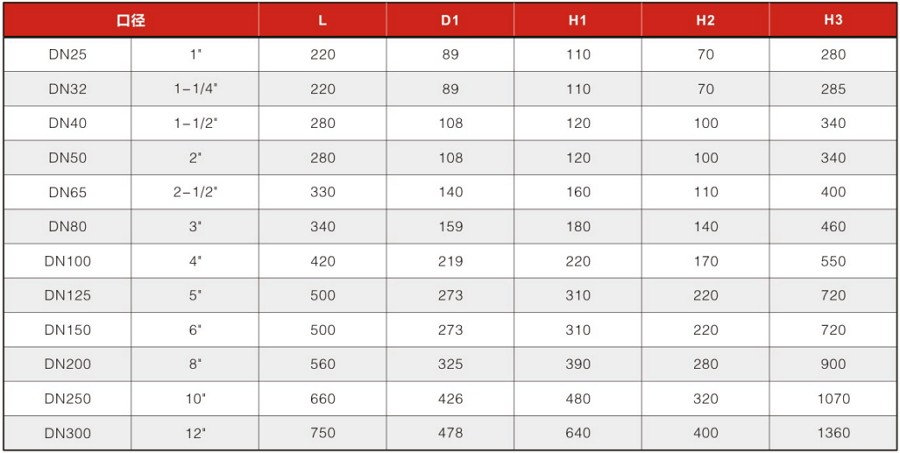

高低接管篮式过滤器 安装尺寸

高低接管篮式过滤器安装尺寸

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要高低接管篮式过滤器产品详细样本。

高低接管篮式过滤器 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

高低接管篮式过滤器 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
