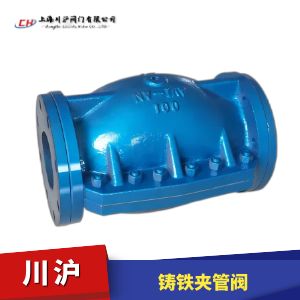

GJ841X铸铁管夹阀由阀体、橡胶管套、阀盖等零件组成。控制介质未输入时，橡胶管套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时，橡胶管套在介质压力下变形截流。
①本阀门在管道上任意安装，没有介质流向限制。
②本阀门维护成本低，只需根据实际使用情况更换橡胶管套。
| 阀体材质 | 铝合金 |
|---|---|
| 公称通径 | DN40~DN300 |
| 公称压力 | PN6 bar |
| 阀门类型 | 直通式 |
| 连接方式 | 法兰连接 |
| 适用工况 | 中等浓度的酸、任意浓度的碱盐、浆料，易结垢、含颗粒的介质 |
| 驱动方式 | 压缩气源 |
| 控制方式 | 开关型、调节型 |
1、全通径，无流量限制
2、在中心线关闭，提高阀套寿命
3、仅阀套与介质接触，仅有一个易磨损部件
4、自清洁功能，不卡塞
5、阀套材料有多种选择，满足介质需要
6、坚固的设计，维修服务间隔延长
7、专为含有腐蚀性、研磨性的工况设计
夹管阀内胆是夹管阀中唯一与介质接触的部件，是夹管阀中最重要的部件，是夹管阀的“核心所在”，是任何夹管阀耐磨、耐腐蚀、承压和抗曲挠等多种冋题的关键所在。夹管阀的质量取决于内胆的质量。上海川沪阀门夹管阀内胆采用顶级原料，先进技术工艺保证了其高耐磨、强防腐和更长的使用寿命。

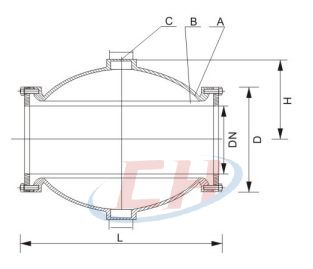

| 公称通径 (DN) |
外形尺寸 | 法兰标准 | |||
|---|---|---|---|---|---|
| L | H | 1 | D | ||
| 20 | 155 | 70 | 75 | 105 | PN10 |
| 25 | 160 | 75 | 155 | 70 | PN10 |
| 40 | 190 | 85 | 110 | 145 | PN10 |
| 50 | 210 | 95 | 125 | 160 | PN10 |
| 65 | 250 | 115 | 145 | 180 | PN10 |
| 80 | 300 | 130 | 160 | 195 | PN10 |
| 100 | 350 | 185 | 180 | 215 | PN10 |
| 150 | 500 | 245 | 240 | 280 | PN10 |
| 220 | 550 | 270 | 295 | 335 | PN10 |
| 250 | 560 | 285 | 350 | 390 | PN10 |
| 300 | 706 | 365 | 400 | 440 | PN10 |
◆更换内衬套、清洁夹管阀或进行其它任何操作之前，一定要关闭气源供应，并要断开近制气的连接。
◆在夹管阀运行时，一定要确保身体部位、工具或其它特体与之接触。
◆在阀门接触到到输送介质/产品之前，要了解并遵照安全数据表中的说明。
◆当介质的输送温度较高时，不要触摸夹管阀（有造成灼伤的危险）
◆只有在设备已经关机并处于无压状态时，允许拆卸夹管阀。
◆为防止夹管阀的最大允许工作压力/控制压力过载，设备中须安装配备压力限制器和安全阀。
◆不稳定气体，不能作工作介质使用。
◆请注意，应用的介质或随夹管阀应用环境的不同，有产生静电的可能。
◆选用夹管阀材料，除要考虑阀门本身的使用寿命，还要考虑驱动部件（气路控制、电磁阀等），一旦内衬套发生损坏，介质有可能进入到控制线路中去。
| 管夹阀说明书 | 下载 |
|---|
