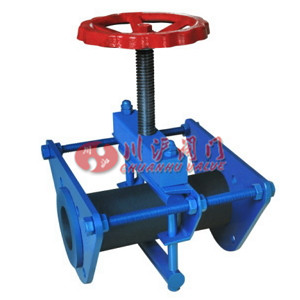

手动管夹阀图片

手动管夹阀 型号:GJ41X

手动管夹阀由阀体、 橡胶管套、 大小阀杆、 压板、 拉杆、 托架、手轮等零件组成。当顺时针转动手轮时, 使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭, 反之即行开启。 这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
注意事项:因橡胶管套承受力小, 所以在开闭时, 操作人员旋转手轮时只要感到适量抵触, 均达到开闭极点。 切勿尽力及多人辅助, 奔
用其他工具开闭。
安装与维护: 1)本阀门在管道上任意安装, 没有介质流向限制;2)本阀门维护成本低, 没有需要定期更换的阀座、 密封填料、 名
封圈或伸缩管。 胶管是管夹阀唯一需要更换的零件,一旦更换了胶管, 阀门就像新阀门一样。

手动管夹阀 技术参数

阀体 铝合金、铸铁、铸钢
套管 橡胶
压板 铸铁
拉杆 铸铁
托架 球墨铸铁
手轮 铸铁
耐温 ≤80℃
适用介质 矿浆、磨料、干湿型粉尘类

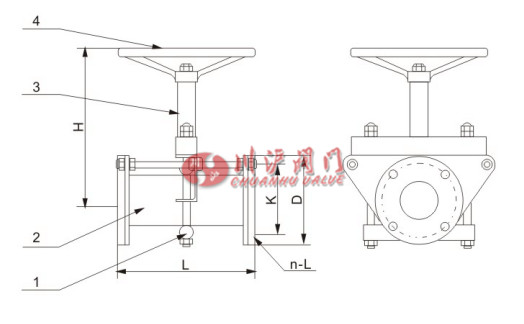

手动管夹阀 结构图

手动管夹阀结构图

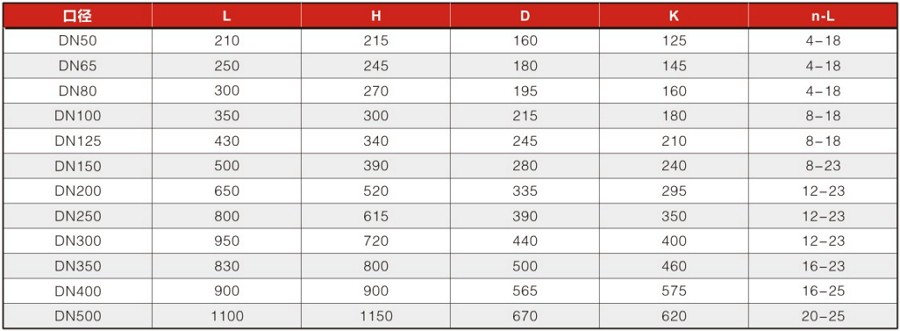

手动管夹阀 安装尺寸

手动管夹阀安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要手动管夹阀产品详细样本。
