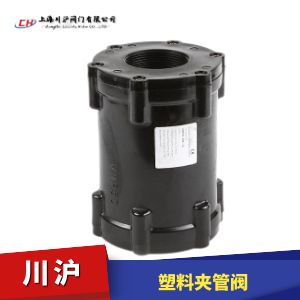

VMP塑料夹管阀一种轻巧经济型夹管阀，又称管夹阀、压管阀、气囊阀、箍断阀、管囊阀等，用于自动关断的紧凑型气动阀，用于粉体颗粒粉剂、悬浮液、污水、排气等。公称通径供货范围：DN10-DN50。VMP塑料夹管阀中包括核心部件内衬套、阀体和两个套管盖。阀体由主体部分和两个压区环组成，这两个环分别插入到末端，并分别通过 O形密封圈和阀体主体部分之间密封。在AMP系列气动管囊阀阀体中，管囊阀内衬套居中对齐，并且由于两个套管盖的作用而被压向末端，由此构成一个结构紧凑的单元。
当压缩空气或液体（用最低为2 bar的压差）进入到管囊阀时，特制的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的绝对可靠地关断，同时也最大限度地提高了内衬套的使用寿命。
| 公称通径 | DN10-DN50 |
|---|---|
| 工作温度 | -20℃ - +150℃ |
| 工作压力 | 2-5bar |
| 密封等级 | ANSI B 16-104、Class |
| 连接方式 | 管内螺纹（ISO 228）或NPT |
| 壳体/套管盖 | 聚甲醛POM天然色: 医药/食品 聚甲醛POM黑色: 极好的耐气候性能 聚甲醛POM导电: 危险及防爆区 |
| 内衬套 | 耐磨天然橡胶、食品安全天然橡胶、三元乙丙EPDM、丁晴橡胶、氯丁橡胶、氯磺化聚乙烯橡胶、丁基橡胶等材料 |
| 结构 | 结构紧凑端面长度减少30% |
|---|---|
| 重量 | 重量减少25% |
| 行业 | 适合食品行业应用 |
| 设计 | 防爆保护设计 |
| 耐用 | 极好的耐气候性 |
| 流阻 | 通道流畅 无堵塞 |
| 密封 | 零泄露100%密封 |
| 更换 | 易维护和更换配件 |

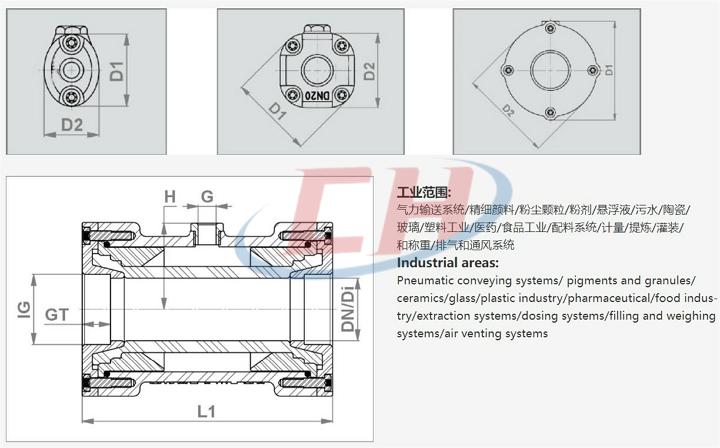

| DN/Di (mm) |
IG (inch) |
GT (mm) |
L1 (mm) |
D1 (mm) |
D2 (mm) |
G (inch) |
H (mm) |
PS max. (bar) |
螺丝 screws |
容积(ml)* volume.(ml) (ca/approx) |
重量** Weight(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | G⅜ " | 12 | 80 | 45 | 34 | G1/8" | 27,5 | 6,0 | 4 | 15 | 0,12 |
| 15 | G½ " | 14 | 95 | 55 | 46 | G1/8" | 32,5 | 6,0 | 4 | 25 | 0,31 |
| 20 | G¾ " | 17 | 103 | 63 | 56 | G1/8" | 34,5 | 6,0 | 8 | 40 | 0,31 |
| 25 | G1" | 17 | 120 | 75 | 70 | G1/8" | 40,0 | 6,0 | 8 | 80 | 0,50 |
| 32 | G1¼ " | 18 | 135 | 98 | 90 | G1/4" | 48,0 | 4,5 | 8 | 150 | 0,66 |
| 40 | G1½ " | 18 | 160 | 111 | 103 | G1/4" | 55,0 | 4,5 | 8 | 300 | 0,97 |
| 50 | G2" | 24 | 170 | 130 | 120 | G1/4" | 64,0 | 4,0 | 12 | 450 | 1,50 |
◆更换内衬套、清洁管囊阀或进行其它任何操作之前，一定要关闭气源供应，并要断开近制气的连接。
◆在管囊阀运行时，一定要确保身体部位、工具或其它特体与之接触。
◆在阀门接触到到输送介质/产品之前，要了解并遵照安全数据表中的说明。
◆当介质的输送温度较高时，不要触摸管囊阀（有造成灼伤的危险）
◆只有在设备已经关机并处于无压状态时，允许拆卸管囊阀。
◆为防止管囊阀的最大允许工作压力/控制压力过载，设备中须安装配备压力限制器和安全阀。
◆不稳定气体，不能作工作介质使用。
◆请注意，应用的介质或随管囊阀应用环境的不同，有产生静电的可能。
◆选用管囊阀材料，除要考虑阀门本身的使用寿命，还要考虑驱动部件（气路控制、电磁阀等），一旦内衬套发生损坏，介质有可能进入到控制线路中去。
