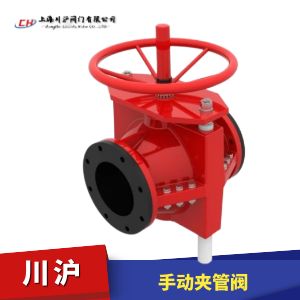

ZGJ41X重载式手动夹管阀可用于电厂、污水处理厂、采矿，化学过程控制。管夹阀特别适合易结垢的工况；即使介质中存在固体颗粒，也可含杂质关闭，由于与介质唯一接触的部件为由橡胶硫化加工而成的橡胶内胆，所以具备高耐磨、耐腐特性，就算管道中正在发生复杂的化学反应，也完全能够胜任。
ZGJ41X重载式手动夹管阀用于截止，调节，定量，抛光，腐蚀性和纤维状介质。例如，包含颗粒，粉末材料，造粒材料，灰尘和固体的液体溶液。夹管阀适用于各种空气输送系统，其应用包括水泥筒仓，颜料和颗粒处理，陶瓷，玻璃和塑料工业，污水处理，制药工业，食品工业和葡萄酒酿造工业。
| 阀体材质 | 铝合金 |
|---|---|
| 公称通径 | DN25~DN1000 |
| 公称压力 | PN10、PN16 bar |
| 阀门类型 | 直通式 |
| 连接方式 | 法兰连接 |
| 适用工况 | 中等浓度的酸、任意浓度的碱盐、浆料，易结垢、含颗粒的介质 |
| 阀门最大工作压力 | 1.6MPA |
| 驱动方式 | 手轮驱动、气动执行器、电动执行器 |
| 控制方式 | 开关型、调节型 |
1、全通径，无流量限制
2、在中心线关闭，提高阀套寿命
3、仅阀套与介质接触，仅有一个易磨损部件
4、自清洁功能，不卡塞
5、阀套材料有多种选择，满足介质需要
6、坚固的设计，维修服务间隔延长
7、专为含有腐蚀性、研磨性的工况设计
夹管阀内胆是夹管阀中唯一与介质接触的部件，是夹管阀中最重要的部件，是夹管阀的“核心所在”，是任何夹管阀耐磨、耐腐蚀、承压和抗曲挠等多种冋题的关键所在。夹管阀的质量取决于内胆的质量。上海川沪阀门夹管阀内胆采用顶级原料，先进技术工艺保证了其高耐磨、强防腐和更长的使用寿命。
气动夹管阀驱动方式：
1、夹管阀的驱动方式大致可分为以下几种：
2、气压直接作用在内胆上，气缸间接带动压杆作用在内胆上。
3、电动装置带动压杆作用在内胆上。
4、手动装置带动压杆作用在内胆上，从而使得内胆受到挤压变形，实现夹管阀的启闭。
|

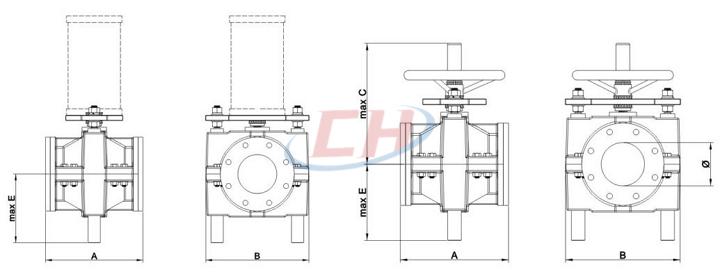

阀门尺寸 (PVE) M&A |
PN(bar) | A | B | C | E | 重量 手动管夹阀 (kg) |
重量 控制管夹阀 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| FE | AL | FE | AL | ||||||
| 25 | 1-25 | 165 | 125 | 255 | 87 | 11 | 7 | 8 | 4 |
| 32 | 1-25 | 165 | 140 | 260 | 90 | 14 | 9 | 10 | 5 |
| 40 | 1-25 | 165 | 180 | 265 | 105 | 16 | 9 | 12 | 6 |
| 50 | 1-25 | 165 | 190 | 280 | 120 | 18 | 9 | 13 | 7 |
| 65 | 1-25 | 165 | 210 | 310 | 136 | 22 | 12 | 17 | 9 |
| 80 | 1-25 | 200 | 245 | 370 | 155 | 36 | 17 | 27 | 13 |
| 100 | 1-25 | 250 | 278 | 410 | 175 | 46 | 25 | 33 | 17 |
| 125 | 1-25 | 310 | 340 | 465 | 210 | 74 | 41 | 48 | 25 |
| 150 | 1-16 | 375 | 400 | 560 | 240 | 106 | 74 | 75 | 43 |
| 200 | 1-10 | 500 | 480 | 690 | 295 | 159 | 119 | ||
| 250 | 1-6 | 625 | 570 | 865 | 380 | 213 | 161 | ||
| 300 | 1 | 750 | 720 | 1020 | 445 | 279 | 212 | ||
◆更换内衬套、清洁夹管阀或进行其它任何操作之前，一定要关闭气源供应，并要断开近制气的连接。
◆在夹管阀运行时，一定要确保身体部位、工具或其它特体与之接触。
◆在阀门接触到到输送介质/产品之前，要了解并遵照安全数据表中的说明。
◆当介质的输送温度较高时，不要触摸夹管阀（有造成灼伤的危险）
◆只有在设备已经关机并处于无压状态时，允许拆卸夹管阀。
◆为防止夹管阀的最大允许工作压力/控制压力过载，设备中须安装配备压力限制器和安全阀。
◆不稳定气体，不能作工作介质使用。
◆请注意，应用的介质或随夹管阀应用环境的不同，有产生静电的可能。
◆选用夹管阀材料，除要考虑阀门本身的使用寿命，还要考虑驱动部件（气路控制、电磁阀等），一旦内衬套发生损坏，介质有可能进入到控制线路中去。
