气动管夹阀

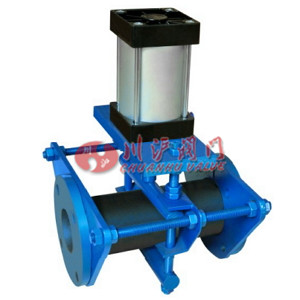

气动管夹阀图片

气动管夹阀 型号：GJ641X

气动管夹阀由阀体、 橡胶管套、 阀杆、 上下压板、 拉杆、 气动头等零件组成。
工作原理:
气动头通气时， 使阀杆向下运动来带动上下压板以压缩管套进行关闭， 反之即行开启。 压板在拉杆之间上下往复运动完成阀门开闭工作。
安装及维护:
1）本阀门在管道上任意安装， 没有介质流向限制。2)本阀门维护成本低， 没有需要定期更换的阀座、 密封填料、 密
封圈或伸缩管胶管是管夹阀唯一需要更换的零件，一旦更换了胶管， 阀门就像新阀门一样。 本阀门很少需要其他零件库存。

气动管夹阀 技术参数

阀体 铸铁、碳钢
套管 橡胶
压板 铸铁
拉杆 铸铁
托架 球墨铸铁
手轮 铸铁
耐温 ≤80℃
适用介质 矿浆、磨料、干湿型粉尘类

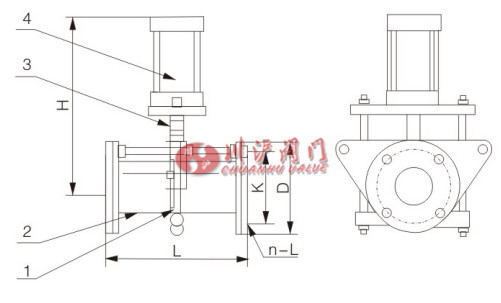

气动管夹阀 结构图

气动管夹阀结构图

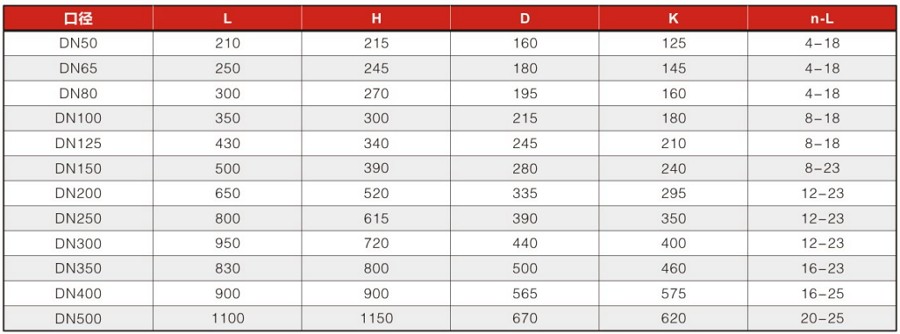

气动管夹阀 安装尺寸

气动管夹阀安装尺寸

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动管夹阀产品详细样本。
  • 电动管夹阀
  • 管夹阀
    电动管夹阀（材质碳钢、法兰连接、配多回转电动执行器、开关型、电压AC380V）
  • 电动管夹阀
  • 管夹阀
    电动管夹阀（材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V）
  • 电动管夹阀
  • 管夹阀
    电动管夹阀（材质铝合金、法兰连接、配多回转电动执行器、开关型、电压AC380V）
  • 电动管夹阀
  • 管夹阀
    电动管夹阀（材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V）
  • 电动管夹阀
  • 管夹阀
    电动管夹阀（材质铸铁、法兰连接、配精小型电动执行器、调节型、电压AC220V）
  • 气动管夹阀
  • 管夹阀
    气动管夹阀（阀体材质铸铁、法兰连接、配双作用或单作用气缸、带控制附件）
  • 气动管夹阀
  • 管夹阀
    气动管夹阀（阀体材质铝合金、法兰连接、配双作用或单作用气缸、带控制附件）
  • 气动管夹阀
  • 管夹阀
    气动管夹阀（阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑）
  • 气动管夹阀
  • 管夹阀
    气动管夹阀（阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑、配电磁阀）
  • 气动管夹阀
  • 管夹阀
    气动管夹阀（阀体材质碳钢、法兰连接、一体化设计、重量轻结构紧凑）
  • 手动管夹阀
  • 管夹阀
    手动管夹阀（材质铸铁、法兰连接、带手轮、橡胶衬套、可根据现场介质选用）
  • 手动管夹阀
  • 管夹阀
    手动管夹阀（材质铝合金、法兰连接、带手轮、橡胶衬套、可根据现场介质选用）
  • 手动管夹阀
  • 管夹阀
    手动管夹阀（材质碳钢、法兰连接、带手轮、橡胶衬套、可根据现场介质选用）
  • 手动隔膜阀
  • 管夹阀
    手动隔膜阀（材质铸铁、法兰连接、带手轮、橡胶衬套、可根据现场介质选用）
  • 手动隔膜阀
  • 管夹阀
    手动隔膜阀（材质铸铁、法兰连接、带手轮、四氟衬套、可根据现场介质选用）
  • 气动隔膜阀
  • 管夹阀
    气动隔膜阀（材质铸铁、法兰连接、橡胶衬套，配气缸带手动，带限位开关）
管夹阀说明书 下载

气动管夹阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动管夹阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
