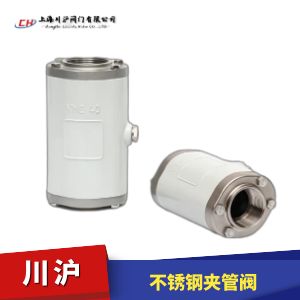

VMC不锈钢夹管阀一种轻巧经济型夹管阀，又称管夹阀、压管阀、气囊阀、箍断阀、管囊阀等，用于关断、调节、定量磨损性、腐蚀性和纤维性的介质，是控制和截止固体、悬浮液、糊状物、气体、纤维和粘性物资等几乎所有介质的理想解决方案。公称通径供货范围：DN10-DN100。VMC不锈钢夹管阀中包括核心部件内衬套、阀体和两个套管盖。阀体由主体部分和两个压区环组成，这两个环分别插入到末端，并分别通过 O形密封圈和阀体主体部分之间密封。在AMP系列气动管囊阀阀体中，管囊阀内衬套居中对齐，并且由于两个套管盖的作用而被压向末端，由此构成一个结构紧凑的单元。
当压缩空气或液体（用最低为2 bar的压差）进入到管囊阀时，特制的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的绝对可靠地关断，同时也最大限度地提高了内衬套的使用寿命。
| 公称通径 | DN10-DN100 |
|---|---|
| 工作温度 | -20℃ - +150℃ |
| 工作压力 | 2-5bar |
| 密封等级 | ANSI B 16-104、Class |
| 连接方式 | 管内螺纹（ISO 228）或NPT |
| 壳体 | ◆DN10-DN100: 不锈钢1.4408(E) |
| 螺纹帽 | ◆DN10-DN100: 不锈钢1.4404(E) ◆DN20-DN50: 聚甲醛POM天然色(P) ◆DN20-DN50: 铝合金 AISilOMg(A) |
| 阀门表面 | 不锈钢：电抛光亚光 铝合金：粉末涂层60-80微米 |
| 内衬套 | 耐磨天然橡胶、食品安全天然橡胶、耐高温天然橡胶、三元乙丙EPDM、黑色食品安全天然橡胶、浅色食品安全天然橡胶、丁晴橡胶Nitrile、黑色食品安全丁腈橡胶、浅色食品安全丁腈橡胶、氟橡胶、硅树脂、氯丁橡胶、氯磺化聚乙烯橡胶、丁基橡胶等材料 |
| 结构 | 结构紧凑端面长度减少30% |
|---|---|
| 重量 | 重量减少25% |
| 行业 | 适合食品行业应用 |
| 设计 | 防爆保护设计 |
| 耐用 | 极好的耐气候性 |
| 流阻 | 通道流畅 无堵塞 |
| 密封 | 零泄露100%密封 |
| 更换 | 易维护和更换配件 |

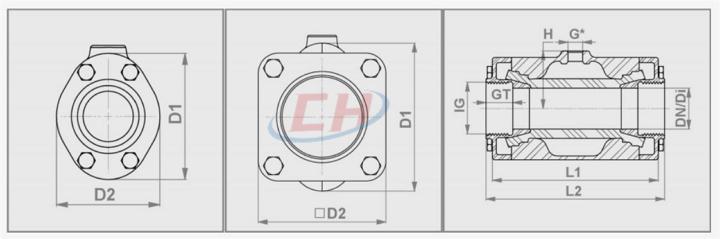

| DN/Di (mm) |
D1 (mm) |
D2 (mm) |
IG (inch) |
GT (mm) |
L1 (mm) |
L2 (mm) |
G (inch) |
H (mm) |
容积(I]) vol.(ml) (约/approx) |
重量 Weight(kg) (EE) |
重量 Weight(kg) (AE) |
重量 Weight(kg) (AP) |
重量 Weight(kg) (PE) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 46 | 35 | G⅜" | 12 | 68 | 80 | G1/8" | 23 | 0,03 | 0,5 | / | / | 0,2 |
| 15 | 56 | 47 | G½" | 15 | 85 | 95 | G1/8" | 28 | 0,05 | 0,8 | / | / | 0,4 |
| 20 | 62 | 49 | G¾" | 17 | 93 | 103 | G1/8" | 32 | 0,07 | 0,8 | 0,5 | 0,4 | / |
| 25 | 72 | 57 | G1" | 20 | 110 | 120 | G1/8" | 37 | 0,09 | 1,3 | 0,8 | 0,5 | / |
| 32 | 80 | 66 | G1¼" | 21 | 130 | 140 | G1/4" | 45 | 0,13 | 1,7 | 1,1 | 0,7 | / |
| 40 | 90 | 77 | G1¼ " | 21 | 150 | 160* | G1/4" | 50 | 0,22 | 2,4 | 1,5 | 0,9 | / |
| 50 | 110 | 88 | G2" | 25 | 175 | 185 | G1/4" | 60 | 0,36 | 3,6 | 2,2 | 1,6 | / |
| 65 | 139 | 115 | G2 ¼ " | 30 | 173 | 200 | G1/4" | 74 | 0,44 | 4,0 | 3,0 | / | / |
| 80 | 173 | 133 | G3" | 33 | 213 | 230 | G1/4" | 90 | 0,88 | 5,6 | 4,4 | / | / |
| 100 | 203 | 156 | G4" | 20 | 264 | 280 | G1/4" | 107 | 1,80 | 11,0 | 6,6 | / | / |
◆更换内衬套、清洁管囊阀或进行其它任何操作之前，一定要关闭气源供应，并要断开近制气的连接。
◆在管囊阀运行时，一定要确保身体部位、工具或其它特体与之接触。
◆在阀门接触到到输送介质/产品之前，要了解并遵照安全数据表中的说明。
◆当介质的输送温度较高时，不要触摸管囊阀（有造成灼伤的危险）
◆只有在设备已经关机并处于无压状态时，允许拆卸管囊阀。
◆为防止管囊阀的最大允许工作压力/控制压力过载，设备中须安装配备压力限制器和安全阀。
◆不稳定气体，不能作工作介质使用。
◆请注意，应用的介质或随管囊阀应用环境的不同，有产生静电的可能。
◆选用管囊阀材料，除要考虑阀门本身的使用寿命，还要考虑驱动部件（气路控制、电磁阀等），一旦内衬套发生损坏，介质有可能进入到控制线路中去。
| 管夹阀说明书 | 下载 |
|---|
