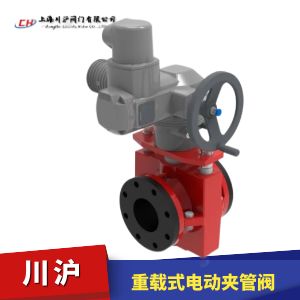

重载式电动夹管阀图片

重载式电动夹管阀 型号:ZGJ941X

ZGJ941X重载式电动夹管阀可用于电厂、污水处理厂、采矿,化学过程控制。管夹阀特别适合易结垢的工况;即使介质中存在固体颗粒,也可含杂质关闭,由于与介质唯一接触的部件为由橡胶硫化加工而成的橡胶内胆,所以具备高耐磨、耐腐特性,就算管道中正在发生复杂的化学反应,也完全能够胜任。
ZGJ941X重载式电动夹管阀用于截止,调节,定量,抛光,腐蚀性和纤维状介质。例如,包含颗粒,粉末材料,造粒材料,灰尘和固体的液体溶液。夹管阀适用于各种空气输送系统,其应用包括水泥筒仓,颜料和颗粒处理,陶瓷,玻璃和塑料工业,污水处理,制药工业,食品工业和葡萄酒酿造工业。

重载式电动夹管阀 技术参数

阀体材质 铝合金
公称通径 DN25~DN1000
公称压力 PN10、PN16 bar
阀门类型 直通式
连接方式 法兰连接
适用工况

中等浓度的酸、任意浓度的碱盐、浆料,易结垢、含颗粒的介质

阀门最大工作压力 1.6MPA
驱动方式 手轮驱动、气动执行器、电动执行器
控制方式 开关型、调节型

重载式电动夹管阀 优点

1、全通径,无流量限制

2、在中心线关闭,提高阀套寿命

3、仅阀套与介质接触,仅有一个易磨损部件

4、自清洁功能,不卡塞

5、阀套材料有多种选择,满足介质需要

6、坚固的设计,维修服务间隔延长

7、专为含有腐蚀性、研磨性的工况设计

夹管阀内胆是夹管阀中唯一与介质接触的部件,是夹管阀中最重要的部件,是夹管阀的“核心所在”,是任何夹管阀耐磨、耐腐蚀、承压和抗曲挠等多种冋题的关键所在。夹管阀的质量取决于内胆的质量。上海川沪阀门夹管阀内胆采用顶级原料,先进技术工艺保证了其高耐磨、强防腐和更长的使用寿命。

气动夹管阀驱动方式:

1、夹管阀的驱动方式大致可分为以下几种:

2、气压直接作用在内胆上,气缸间接带动压杆作用在内胆上。

3、电动装置带动压杆作用在内胆上。

4、手动装置带动压杆作用在内胆上,从而使得内胆受到挤压变形,实现夹管阀的启闭。

重载式电动夹管阀 结构图

重载式电动夹管阀结构图

重载式电动夹管阀 安装尺寸

阀门尺寸
(PVE)
M&A
  PN(bar)   A   B   C   E 重量
手动管夹阀
(kg)
重量
控制管夹阀
(kg)
FE AL FE AL
25 1-25 165 125 255 87 11 7 8 4
32 1-25 165 140 260 90 14 9 10 5
40 1-25 165 180 265 105 16 9 12 6
50 1-25 165 190 280 120 18 9 13 7
65 1-25 165 210 310 136 22 12 17 9
80 1-25 200 245 370 155 36 17 27 13
100 1-25 250 278 410 175 46 25 33 17
125 1-25 310 340 465 210 74 41 48 25
150 1-16 375 400 560 240 106 74 75 43
200 1-10 500 480 690 295 159   119
250 1-6 625 570 865 380 213   161
300 1 750 720 1020 445 279   212

重载式电动夹管阀 注意事项

◆更换内衬套、清洁夹管阀或进行其它任何操作之前,一定要关闭气源供应,并要断开近制气的连接。

◆在夹管阀运行时,一定要确保身体部位、工具或其它特体与之接触。

◆在阀门接触到到输送介质/产品之前,要了解并遵照安全数据表中的说明。

◆当介质的输送温度较高时,不要触摸夹管阀(有造成灼伤的危险)

◆只有在设备已经关机并处于无压状态时,允许拆卸夹管阀。

◆为防止夹管阀的最大允许工作压力/控制压力过载,设备中须安装配备压力限制器和安全阀。

◆不稳定气体,不能作工作介质使用。

◆请注意,应用的介质或随夹管阀应用环境的不同,有产生静电的可能。

◆选用夹管阀材料,除要考虑阀门本身的使用寿命,还要考虑驱动部件(气路控制、电磁阀等),一旦内衬套发生损坏,介质有可能进入到控制线路中去。

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要重载式电动夹管阀产品详细样本。
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质碳钢、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铝合金、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配精小型电动执行器、调节型、电压AC220V)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铸铁、法兰连接、配双作用或单作用气缸、带控制附件)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、配双作用或单作用气缸、带控制附件)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑、配电磁阀)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质碳钢、法兰连接、一体化设计、重量轻结构紧凑)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质铸铁、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质铝合金、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质碳钢、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动隔膜阀
  • 管夹阀
    手动隔膜阀(材质铸铁、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
  • 手动隔膜阀
  • 管夹阀
    手动隔膜阀(材质铸铁、法兰连接、带手轮、四氟衬套、可根据现场介质选用)
  • 气动隔膜阀
  • 管夹阀
    气动隔膜阀(材质铸铁、法兰连接、橡胶衬套,配气缸带手动,带限位开关)
管夹阀说明书 下载

重载式电动夹管阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

重载式电动夹管阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
