气动放料阀

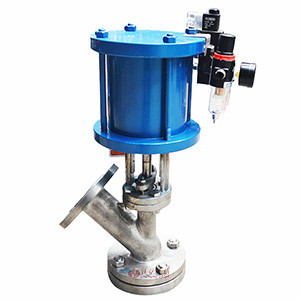

气动放料阀图片

气动放料阀 型号：FL641F/FL641H

气动放料阀是由气动执行器和放料阀组成，分为气动上展式放料阀和气动下展式放料阀，气动放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。上展式放料阀,下展式放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V 型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56～62，具有高耐磨、耐腐蚀的功能。

气动放料阀 技术参数

名称 CF8（304） CF3（304L） CF8M（316） CF3M（316L） WCB
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

气动放料阀 结构图

气动放料阀结构图

气动放料阀 安装尺寸

气动放料阀安装尺寸

由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要气动放料阀产品详细样本。

气动放料阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

气动放料阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

  • 气动放料阀
  • 气动放料阀
    气动放料阀（阀体材质不锈钢、法兰连接、配双作用或单作用气缸、不带附件）
  • 气动衬氟放料阀
  • 气动衬氟放料阀
    气动衬氟放料阀（阀体材质不锈钢衬氟，法兰连接、配双作用或单作用气缸）
  • 上展式气动放料阀
  • 上展式气动放料阀
    上展式气动放料阀（阀体材质不锈钢、带手轮、配双作用或单作用气缸、带电磁阀和阀位反馈）
  • 全不锈钢气动放料阀
  • 全不锈钢气动放料阀
    全不锈钢气动放料阀（阀体材质不锈钢、法兰连接、配双作用或单作用不锈钢气缸）
