三偏心法兰蝶阀

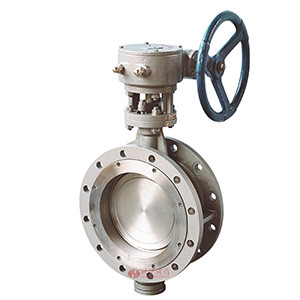

三偏心法兰蝶阀图片

三偏心法兰蝶阀 型号：D373H

三偏心法兰蝶阀采用三偏心(三维偏心)斜锥面密封，利用蝶板摆动接触密封、密封启闭无摩擦，关闭时具有越关越紧，密封性能越可靠，开启确定密封面完全脱离接触，确保密封 面不损伤。本蝶阀特殊的几何结构，排除了其它类型蝶阀不能很好密封的缺点，保证了密封面完好的密封。本蝶阀密封面选择具有耐腐蚀、耐高温、使用寿命长的材 料制作而成。克服了高温使用时热膨胀阀门易泄漏的缺点。

执行机构选型
三偏心法兰蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动对夹硬密封蝶阀（开关型和调节型控制信号4-20mA）和气动对夹硬密封蝶阀（开关型和调节型控制信号4-20mA）

三偏心法兰蝶阀 零部件参数

公称通径 DN（mm） 50～1200
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
驱动方式 手动、蜗轮传动、气动、电动
适用温度 碳钢 :-29℃～40℃ 不锈钢-40℃～600℃

三偏心法兰蝶阀 性能参数

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992；JB/T9092-1999

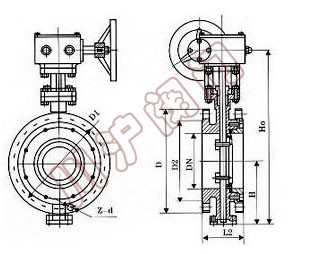

三偏心法兰蝶阀 结构图

三偏心法兰蝶阀结构图

三偏心法兰蝶阀 安装尺寸

公称通径 结构长度
 外形尺寸 连接尺寸(标准值)
L0 H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法兰 对夹 H0 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要三偏心法兰蝶阀产品详细样本。
