三偏心蝶阀

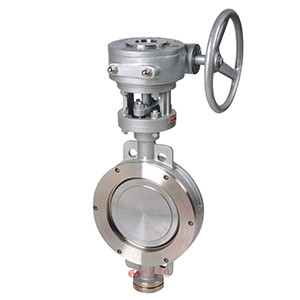

三偏心蝶阀图片

三偏心蝶阀 型号：D373H

三偏心蝶阀采用三偏心(三维偏心)斜锥面密封，利用蝶板摆动接触密封、密封启闭无摩擦，关闭时具有越关越紧，密封性能越可靠，开启确定密封面完全脱离接触，确保密封 面不损伤。本蝶阀特殊的几何结构，排除了其它类型蝶阀不能很好密封的缺点，保证了密封面完好的密封。本蝶阀密封面选择具有耐腐蚀、耐高温、使用寿命长的材 料制作而成。克服了高温使用时热膨胀阀门易泄漏的缺点。

执行机构选型
三偏心蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动对夹硬密封蝶阀（开关型和调节型控制信号4-20mA）和气动对夹硬密封蝶阀（开关型和调节型控制信号4-20mA）

三偏心蝶阀 零部件参数

公称通径 DN（mm） 50～1200
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
驱动方式 手动、蜗轮传动、气动、电动
适用温度 碳钢 :-29℃～40℃ 不锈钢-40℃～600℃

三偏心蝶阀 性能参数

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992；JB/T9092-1999

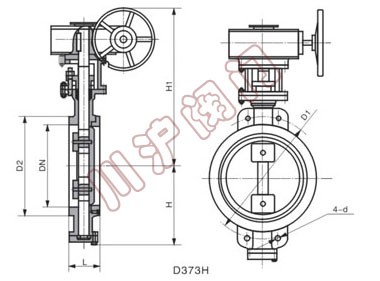

三偏心蝶阀 结构图

三偏心蝶阀结构图

三偏心蝶阀 安装尺寸

公称通径 外形尺寸 连接尺寸(标准值)
PN0.6MPa PN1.0MPa PN2.5MPa PN40MPa
毫米 英寸 L H D1 Z-d D1 Z-d D1 Z-d D1 Z-d
50 2 43 112 110 4-14 125 4-18 125 4-18 125 4-14
65 21/2 46 115 130 4-14 145 4-18 145 8-18 145 8-18
80 3 49 120 150 4-18 160 8-18 160 8-18 160 8-18
100 4 56 138 170 4-18 180 8-18 190 8-22 190 8-22
125 5 64 164 200 8-18 210 8-18 220 8-26 220 8-26
150 6 70 175 225 8-18 240 8-22 250 8-26 250 8-26
200 8 71 208 280 8-18 295 8-22 310 12-26 320 12-30
250 10 76 243 335 12-18 350 12-22 370 12-30 385 12-33
300 12 83 283 395 12-22 400 12-22 430 16-30 450 16-33
350 14 92 310 445 12-22 460 16-22 490 16-33 510 16-36
400 16 102 340 495 16-22 515 16-22 550 16-36 585 16-39
450 18 114 380 550 16-22 565 20-26 600 20-36 610 20-39
500 20 127 410 600 20-22 620 20-26 660 20-36 670 20-42
600 24 154 470 705 20-26 725 20-30 770 20-39 / /
700 28 165 550 810 24-26 840 24-30 875 24-42 / /
800 32 190 640 920 24-30 950 24-33 990 24-48 / /
900 36 203 710 1020 24-30 1050 28-33 1090 28-48 / /
1000 40 216 770 1120 28-30 1160 28-36 1210 28-56 / /
1200 48 254 890 1340 32-33 1380 32-39 1420 32-56 / /
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要三偏心蝶阀产品详细样本。
  • 蝶阀
  • 蝶阀
    蝶阀（材质不锈钢、对夹连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、对夹连接、四氟密封、带手柄）
  • 粉体蝶阀
  • 蝶阀
    粉体蝶阀（材质铝合金、法兰连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、法兰连接、橡胶密封、带手柄和手轮）
  • 对夹式通风蝶阀
  • 蝶阀
    对夹式通风蝶阀（阀体材质碳钢、对夹连接、带蜗轮箱）
  • 法兰式通风蝶阀
  • 蝶阀
    法兰式通风蝶阀（阀体材质碳钢、法兰连接、带蜗轮箱）
  • 对夹蝶阀
  • 蝶阀
    对夹蝶阀（阀体材质碳钢、橡胶密封、对夹式）
  • 信号蝶阀
  • 蝶阀
    信号蝶阀（阀体材质碳钢、橡胶密封、带信号、带蜗轮箱）
  • 三偏心蝶阀
  • 蝶阀
    三偏心蝶阀（材质碳钢、金属硬密封、法兰连接、带蜗轮箱）
  • 伸缩蝶阀
  • 蝶阀
    伸缩蝶阀（阀体材质碳钢、法兰连接、带伸缩节、带蜗轮箱）

三偏心蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

三偏心蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
