软密封法兰蝶阀

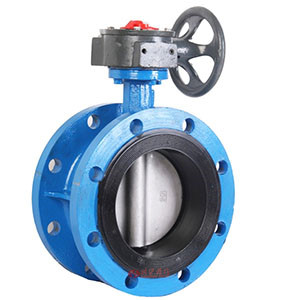

软密封法兰蝶阀图片

软密封法兰蝶阀 型号：D41X/D41F/D41J

软密封法兰蝶阀是由手柄和蝶阀组成，连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合，密封面有丁晴橡胶（适用温度≤80℃）、聚四氟乙烯（适用温度≤150℃），广泛适用于液体、粉体、和颗粒物场合。选用衬氟对夹蝶阀可以使用在腐蚀性高的场合。因为驱动力为手柄，使用在口径较小的场合。

执行机构选型
软密封法兰蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动软密封蝶阀（开关型和调节型控制信号4-20mA）和气动软密封蝶阀（开关型和调节型控制信号4-20mA）

软密封法兰蝶阀 零部件参数

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

软密封法兰蝶阀 性能参数

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动

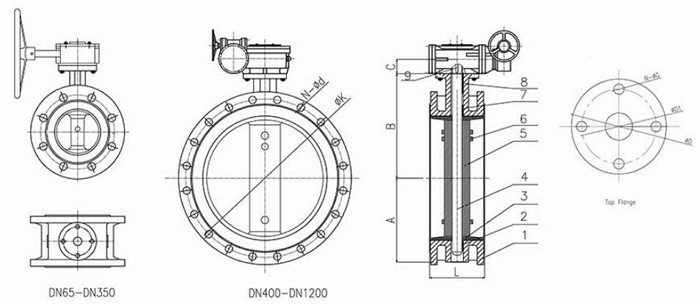

蜗轮软密封法兰蝶阀 结构图

软密封法兰蝶阀结构图

软密封法兰蝶阀 安装尺寸

SIZE A B C L ANSI 150B DIN PN 10 DIN PN 16 JIS 10K Top Flange
mm in øK N-ød øK N-ød øK N-ød øK N-ød øD øD1 N-øG
65 22/1" 72 136 32 112 139.7 4-ø19 145 4-ø18 145 4-ø18 140 4-ø19 77 57 4-ø7
80 3" 88 146 32 114 152.4 4-ø19 160 8-ø18 160 8-ø18 150 8-ø19 65 50 4-ø7
100 4" 96.5 158 32 127 190.5 4-ø19 180 8-ø18 180 8-ø18 175 8-ø19 90 70 4-ø10
125 5" 115 179 32 140 215.9 8-ø19 210 8-ø18 210 8-ø18 210 8-ø23 90 70 4-ø10
150 6" 126 197 32 140 241.3 8-ø22.4 240 8-ø22 240 8-ø22 240 8-ø23 90 70 4-ø10
200 8" 161 230 45 152 298.4 8-ø22.4 295 8-ø22 295 12-ø22 290 12-ø23 115 89 4-ø14
250 10" 199 271 45 165 361.9 12-ø25.4 350 12-ø22 355 12-ø26 355 12-ø25 115 89 4-ø14
300 12" 215 305 45 178 431.8 12-ø25.4 400 12-ø22 410 12-ø26 400 16-ø25 140 108 4-ø14
350 14" 261 350 45 190 476.2 12-ø28.4 460 16-ø22 470 16-ø26 445 16-ø25 140 108 4-ø14
400 16" 290 381 51 216 539.7 16-ø28.4 515 16-ø26 525 16-ø30 510 16-ø27 197 159 4-ø21
450 18" 307 392 51 222 577.8 16-ø31.8 565 20-ø26 585 20-ø30 565 20-ø27 197 159 4-ø21
500 20" 340 441 57 229 635 20-ø31.8 620 20-ø26 650 20-ø33 620 20-ø27 197 159 4-ø21
600 24" 396 500 70 267 749.3 20-ø35.1 725 20-ø30 770 20-ø36 730 24-ø33 276 216 4-ø22
700 28" 496 567 66 292 863.6 28-ø35.1 840 24-ø30 840 24-ø36 840 24-ø33 300 254 8-ø18
800 32" 543 641 66 318 977.9 28-ø41.1 950 24-ø33 950 24-ø39 950 28-ø33 300 254 8-ø18
900 36" 584 692 118 330 1085.8 32-ø41.1 1050 28-ø33 1050 28-ø33 1050 28-ø33 300 254 8-ø18
1000 40" 638 735 142 410 1200.2 38-ø41.1 1160 28-ø36 1170 28-ø42 1270 28-ø39 300 254 8-ø18
1200 48" 763 917 150 470 1422.4 44-ø41.1 1380 32-ø39 1390 32-ø48 1380 32-ø39 350 298 8-ø22
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要软密封法兰蝶阀产品详细样本。
  • 蝶阀
  • 蝶阀
    蝶阀（材质不锈钢、对夹连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、对夹连接、四氟密封、带手柄）
  • 粉体蝶阀
  • 蝶阀
    粉体蝶阀（材质铝合金、法兰连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、法兰连接、橡胶密封、带手柄和手轮）
  • 对夹式通风蝶阀
  • 蝶阀
    对夹式通风蝶阀（阀体材质碳钢、对夹连接、带蜗轮箱）
  • 法兰式通风蝶阀
  • 蝶阀
    法兰式通风蝶阀（阀体材质碳钢、法兰连接、带蜗轮箱）
  • 对夹蝶阀
  • 蝶阀
    对夹蝶阀（阀体材质碳钢、橡胶密封、对夹式）
  • 信号蝶阀
  • 蝶阀
    信号蝶阀（阀体材质碳钢、橡胶密封、带信号、带蜗轮箱）
  • 三偏心蝶阀
  • 蝶阀
    三偏心蝶阀（材质碳钢、金属硬密封、法兰连接、带蜗轮箱）
  • 伸缩蝶阀
  • 蝶阀
    伸缩蝶阀（阀体材质碳钢、法兰连接、带伸缩节、带蜗轮箱）

软密封法兰蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

软密封法兰蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
