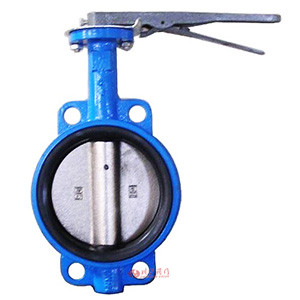

软密封蝶阀图片

软密封蝶阀 型号：D71X/D71F/D71J

软密封蝶阀是由手柄和蝶阀组成，连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合，密封面有丁晴橡胶（适用温度≤80℃）、聚四氟乙烯（适用温度≤150℃），广泛适用于液体、粉体、和颗粒物场合。选用衬氟对夹蝶阀可以使用在腐蚀性高的场合。因为驱动力为手柄，使用在口径较小的场合。

执行机构选型
软密封蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动对夹蝶阀（开关型和调节型控制信号4-20mA）和气动对夹蝶阀（开关型和调节型控制信号4-20mA）

软密封蝶阀 零部件参数

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

软密封蝶阀 性能参数

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动

蜗轮软密封蝶阀 结构图

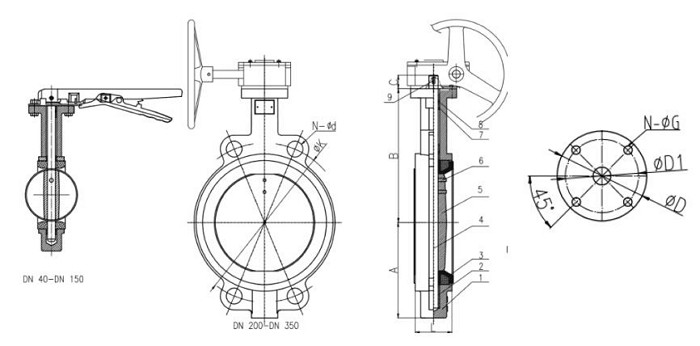

软密封蝶阀结构图

软密封蝶阀 安装尺寸

SIZE A B C L DIN PN 10 DIN PN 16 ANSI 150LB JIS 10K ISO 5211 Top
mm in øK N-ød øK N-ød øK N-ød øK N-ød øD øD1 N-øG Flange
40 1.5" 67 141 32 33 110 4-ø18 110 4-ø18 98.5 4-ø16 105 4-ø19 65 50 4-ø8 F05
50 2" 67 141 32 43 125 4-ø18 125 4-ø18 120.6 4-ø19 120 4-ø19 65 50 4-ø8 F05
65 2½" 75 151 32 46 145 4-ø18 145 4-ø18 139.7 4-ø19 140 4-ø19 65 50 4-ø8 F05
80 3" 95 160 32 46 160 8-ø18 160 8-ø18 152.4 4-ø19 150 8-ø19 65 50 4-ø8 F05
100 4" 111 180 32 52 180 8-ø18 180 8-ø18 190.5 8-ø19 175 8-ø19 90 70 4-ø10 F07
125 5" 129 193 32 56 210 8-ø18 210 8-ø18 215.9 8-ø22.4 210 8-ø23 90 70 4-ø10 F07
150 6" 142 207 32 56 240 8-ø22 240 8-ø22 241.3 8-ø22.4 240 8-ø23 90 70 4-ø10 F07
200 8" 170 240 45 60 295 8-ø22 295 12-ø22 298.4 8-ø22.4 290 12-ø23 125 102 4-ø12 F10
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要软密封蝶阀产品详细样本。
