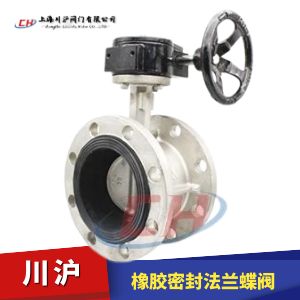

橡胶密封法兰蝶阀是由蜗轮箱和蝶阀组成，连接方式为对夹连接。选用不同的密封介质可以适用于不同的场合和温度，蝶阀具有结构紧凑、重量、密封性能好等特点，广泛适用于液体、粉体和气体场合。适用于行业：化工和石油化工、水处理和污水处理技术气体处理技术、造船、能源工程、食品工业、市政工程、无硅表面喷漆处理、新能源锂电行业等行业。
执行机构选型
橡胶密封法兰蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动对夹蝶阀（开关型和调节型控制信号4-20mA）和气动对夹蝶阀（开关型和调节型控制信号4-20mA）
| 序号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 阀体 | QT450 |
| 2 | 阀板 | DI |
| 3 | 阀轴 | SS416 |
| 4 | 阀座 | EPDM/NBR |
| 5 | 手动头 |
总成 |
| 名称 | 材质 |
|---|---|
| 阀体 | |
| 球墨铸铁 | DI、GGG40 |
| 铸钢 | WCB |
| 奥氏体不锈钢 | CF8/CF8M/CF3M |
| 铝合金 | ADC12、YL113 |
| 铝青铜 | C95400、C95800 |
| 双相不锈钢 | 1.4529、1.4469、2507、2205 |
| 阀板 | |
| 球墨铸铁 | DI、GGG40 |
| 双相不锈钢 | 1.4529、1.4469、2507、2205 |
| 奥氏体不锈钢 | CF8/CF8M/CF3M |
| 铝青铜 | C95400、C95800 |
| 表面处理涂层 | ETFE、ECTFE、碳化钨、陶瓷、尼龙 |
| 表面衬层 | EPDM、PTFE、FKM、NBR |
| 表面处理 | 电解抛光、镜面抛光 |
| 阀座 | |
| 聚四氟乙烯 | PTFE |
| 丁腈橡胶 | NBR |
| 氟橡胶 | FKM |
| 聚氨酯橡胶 | PU |
| 三元乙丙橡胶 | EPDM |
| 聚全氟乙丙烯 | F46 |
| 食品级橡胶 | EPDM-SP |
| 硅橡胶 | SI |
| 天然胶 | NR |
| 上法兰标准 | ISO 5211或国标90° |
|---|---|
连接管道法兰标准 |
GB/T 9113 PN10/PN16. |
| 公称压力 | 1.0MPa、1.6MPa |
| 壳体试验压力 | 1.5MPa、2.4MPa |
| 密封试验压力 | 1.0MPa、1.76MPa |

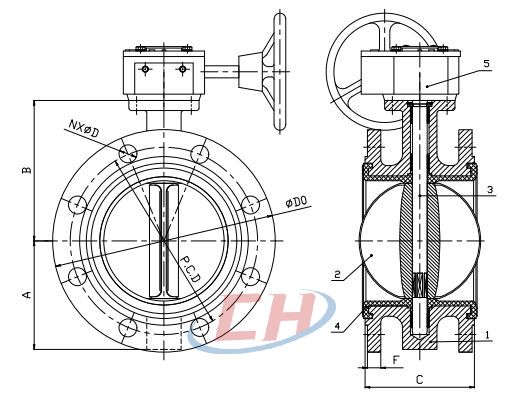

| 通径DN | A | B | C | φD0 | P.C.D | NxφD | a° | 通径DN | A | B | C | φD0 | P.C.D | NxφD | a° |
|---|---|---|---|---|---|---|---|
| DN50(2") | 65 | 124 | 108 | 165 | φ125 | 4×φ19 | 45° |
| DN65(2.5") | 70 | 134 | 112 | 185 | φ145 | 4×φ19 | 45° |
| DN80(3") | 90 | 139 | 114 | 200 | φ160 | 8xφ19 | 22.5° |
| DN100(4") | 100 | 150 | 127 | 220 | φ180 | 8xφ19 | 22.5° |
| DN125(5") | 115 | 172 | 140 | 250 | φ210 | 8xφ19 | 22.5° |
| DN150(6") | 130 | 181 | 140 | 285 | φ240 | 8xφ23 | 22.5° |
| DN200(8*) | 170 | 217 | 152 | 340 | φ295 | 8xφ23 | 22.5° |
| 12xφ23 | 15° | ||||||
| DN250(10") | 200 | 254 | 165 | 395 | φ350 | 12xφ23 | 15° |
| 405 | φ355 | 12xφ28 | |||||
| DN300(12") | 220 | 282 | 178 | 445 | φ400 | 12xφ23 | 15° |
| 460 | φ410 | 12×φ28 | |||||
| DN350(14°) | 245 | 330 | 190 | 505 | φ460 | 16xφ23 | 11.25° |
| 520 | φ470 | 16xφ28 | |||||
| DN400(16") | 285 | 350 | 216 | 565 | φ515 | 16xφ28 | 11.25° |
| 580 | φ525 | 16×φ31 | |||||
| DN450(18") | 335 | 393 | 222 | 615 | φ565 | 20xφ28 | 9° |
| 640 | φ585 | 20xφ31 | |||||
| DN500(20*) | 390 | 440 | 229 | 670 | φ620 | 20xφ28 | 9° |
| 715 | φ650 | 20xφ34 | |||||
| DN600(24") | 435 | 535 | 267 | 780 | φ725 | 20xφ31 | 9° |
| 840 | φ770 | 20xφ37 | |||||
| DN700(28") | 450 | 570 | 292 | 895 | φ840 | 24xφ31 | 7.5° |
| 910 | φ840 | 24xφ37 | |||||
| DN800(32") | 565 | 700 | 318 | 1015 | φ950 | 24×φ34 | 7.5° |
| 1025 | φ950 | 24xφ40 | |||||
| DN900(36") | 620 | 760 | 330 | 1115 | φ1050 | 28xφ37 | 6.43° |
| 1125 | φ1050 | 28xφ40 | |||||
| DN1000(40*) | 705 | 820 | 410 | 1230 | φ1160 | 28xφ37 | 6.43° |
| 1255 | φ1170 | 28xφ43 | |||||
| DN1200(48*) | 810 | 924 | 470 | 1455 | φ1380 | 32xφ40 | 5.62° |
| 1485 | φ1390 | 32xφ49 |
