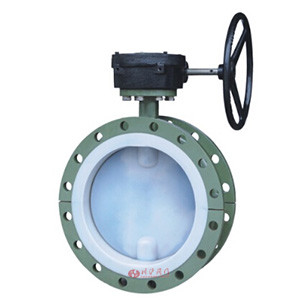

衬氟法兰蝶阀图片

衬氟法兰蝶阀 型号:D71F46

衬氟法兰蝶阀是由阀体为碳钢或者不锈钢阀体,采用聚四氟乙烯材料衬里,使得阀门在整个和介质的接触面都是聚四氟乙烯耐腐蚀材料,完全隔断了介质对金属材质的阀门腐蚀,适用于温度低于150度一下的介质使用。广泛用于化工等腐蚀性较高的场合。

执行机构选型
衬氟法兰蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动衬氟法兰蝶阀(开关型和调节型控制信号4-20mA)和气动衬氟法兰蝶阀(开关型和调节型控制信号4-20mA)

衬氟法兰蝶阀 零部件参数

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 紧固销 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE(F4)
7 填料压盖 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

45 1Cr18Ni9 0Cr18Ni9

衬氟法兰蝶阀 性能参数

称通经DN(mm) 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃、氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配气动执行器、电动执行器
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

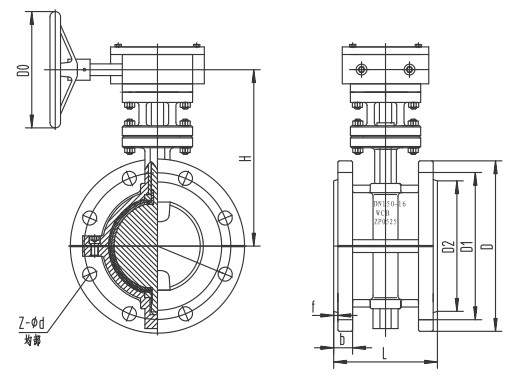

衬氟法兰蝶阀 结构图

衬氟法兰蝶阀结构图

衬氟法兰蝶阀 安装尺寸

衬氟法兰蝶阀安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要衬氟法兰蝶阀产品详细样本。
  • 蝶阀
  • 蝶阀
    蝶阀(材质不锈钢、对夹连接、橡胶密封、带手柄)
  • 蝶阀
  • 蝶阀
    蝶阀(材质碳钢、对夹连接、四氟密封、带手柄)
  • 粉体蝶阀
  • 蝶阀
    粉体蝶阀(材质铝合金、法兰连接、橡胶密封、带手柄)
  • 蝶阀
  • 蝶阀
    蝶阀(材质碳钢、法兰连接、橡胶密封、带手柄和手轮)
  • 三偏心蝶阀
  • 蝶阀
    三偏心蝶阀(材质碳钢、金属硬密封、法兰连接、带蜗轮箱)
  • 伸缩蝶阀
  • 蝶阀
    伸缩蝶阀(阀体材质碳钢、法兰连接、带伸缩节、带蜗轮箱)

衬氟法兰蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

衬氟法兰蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
