衬氟蝶阀

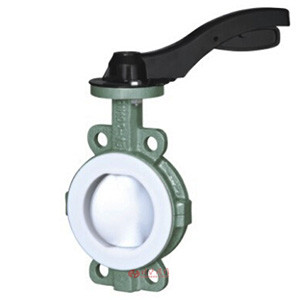

衬氟蝶阀图片

衬氟蝶阀 型号：D71F46

衬氟蝶阀是由阀体为碳钢或者不锈钢阀体，采用聚四氟乙烯材料衬里，使得阀门在整个和介质的接触面都是聚四氟乙烯耐腐蚀材料，完全隔断了介质对金属材质的阀门腐蚀，适用于温度低于150度一下的介质使用。广泛用于化工等腐蚀性较高的场合。

执行机构选型
衬氟蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动衬氟蝶阀（开关型和调节型控制信号4-20mA）和气动衬氟蝶阀（开关型和调节型控制信号4-20mA）

衬氟蝶阀 零部件参数

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE（F4）,PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
5 紧固销 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE（F4）
7 填料压盖 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

 45 1Cr18Ni9 0Cr18Ni9

衬氟蝶阀 性能参数

称通经DN(mm) 50～1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃、氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配气动执行器、电动执行器
控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

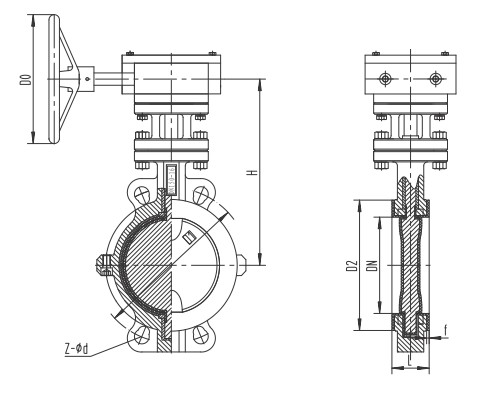

衬氟蝶阀 结构图

衬氟蝶阀结构图

衬氟蝶阀 安装尺寸

公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要衬氟蝶阀产品详细样本。
  • 蝶阀
  • 蝶阀
    蝶阀（材质不锈钢、对夹连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、对夹连接、四氟密封、带手柄）
  • 粉体蝶阀
  • 蝶阀
    粉体蝶阀（材质铝合金、法兰连接、橡胶密封、带手柄）
  • 蝶阀
  • 蝶阀
    蝶阀（材质碳钢、法兰连接、橡胶密封、带手柄和手轮）
  • 对夹式通风蝶阀
  • 蝶阀
    对夹式通风蝶阀（阀体材质碳钢、对夹连接、带蜗轮箱）
  • 法兰式通风蝶阀
  • 蝶阀
    法兰式通风蝶阀（阀体材质碳钢、法兰连接、带蜗轮箱）
  • 对夹蝶阀
  • 蝶阀
    对夹蝶阀（阀体材质碳钢、橡胶密封、对夹式）
  • 信号蝶阀
  • 蝶阀
    信号蝶阀（阀体材质碳钢、橡胶密封、带信号、带蜗轮箱）
  • 三偏心蝶阀
  • 蝶阀
    三偏心蝶阀（材质碳钢、金属硬密封、法兰连接、带蜗轮箱）
  • 伸缩蝶阀
  • 蝶阀
    伸缩蝶阀（阀体材质碳钢、法兰连接、带伸缩节、带蜗轮箱）

衬氟蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

衬氟蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
