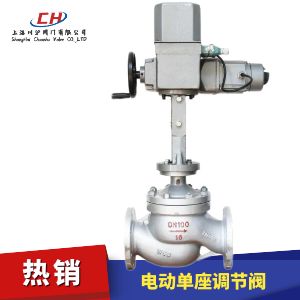

ZAZP电动单座调节阀

ZAZP电动单座调节阀
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

ZAZP电动单座调节阀 型号：ZAZP

ZAZP电动单座调节阀是靠接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。 ZAZP电动单座调节阀产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA .DC或4~20mA.DC。电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。

ZAZP电动单座调节阀 技术参数

公称通径 DN （ mm ）
（阀座直径 DN ）		 20 25 32 40 50 65 80 100 125 150 200
（10）
 （12） （15） （20）
额定流量系数 Kv 直 线 1.8 2.8 4.4 6.9 11 17.6
 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
额定行程 （mm） 16 25 40 60
公称压力 PN（MPa） 1.0 1.6 4.0 6.4
固有流量特性 直线、等百分比
固有可调比 50
允 许 泄漏量 单 座 硬密封：Ⅳ级 软密封：Ⅵ级
套 筒 硬密封： II 级 软密封：Ⅵ级
工作温度 t （ o C） -20~200 -40~250 -40~450 -60~450
信号范围（ mA.DC ） 0~10 4~20
作用方式 电关式 电开式
使用环境温度 （ o C） 电动调节阀： -20~70 o C 伺服放大器： 0~50 o C
使用环境湿度 电动调节阀：≤ 95% 伺服放大器：≤ 85%
电源电压 220V 50Hz 380V 50Hz 24AC/DC

ZAZP电动单座调节阀 电动执行器参数

公称通径 DN （ mm ） 20 25 32 40 50 65 80 100 125 150 200
电动执行机构型 号 普通型 ZAZ-60 DKZ-310 ZAZ-60 DKZ-310 DKZ-410 DKZ-410 DKZ-510
电子型 JHZAZ1 JHZAZ2 JHZAZ3 JHZAZ3
电动执行机构推 力（ N ） 普通型 400 4000 400 4000 6400 6400 16000
电子型 2000 4000 6000 8000
全行程 时 间 （ S ） 普通型 12.5 20 32 48
电子型 30 30 48 60
消耗功率（ W ） 普通型 28 35
电子型 6 15 25 40

ZAZP电动单座调节阀 结构图

ZAZP电动单座调节阀 结构图

ZAZP电动单座调节阀 外形尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
A 460 530 630
B 230 230
 260
H 1 490 540 625
L 150 160 180 200 230 290 310 350 400 480 600
H 2 175 180 215 218 230 280 285 315 400 460 540
H 3 53 57.5 70 75 82.5 92.5 100 110 125 142.5 170
重量（Kg） PN 16 40 50 52 54 56 58 75 87 95 132 135 155
PN64 53 56 58 65 68 84 110 129 177 180 210
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要ZAZP电动单座调节阀产品详细样本。
